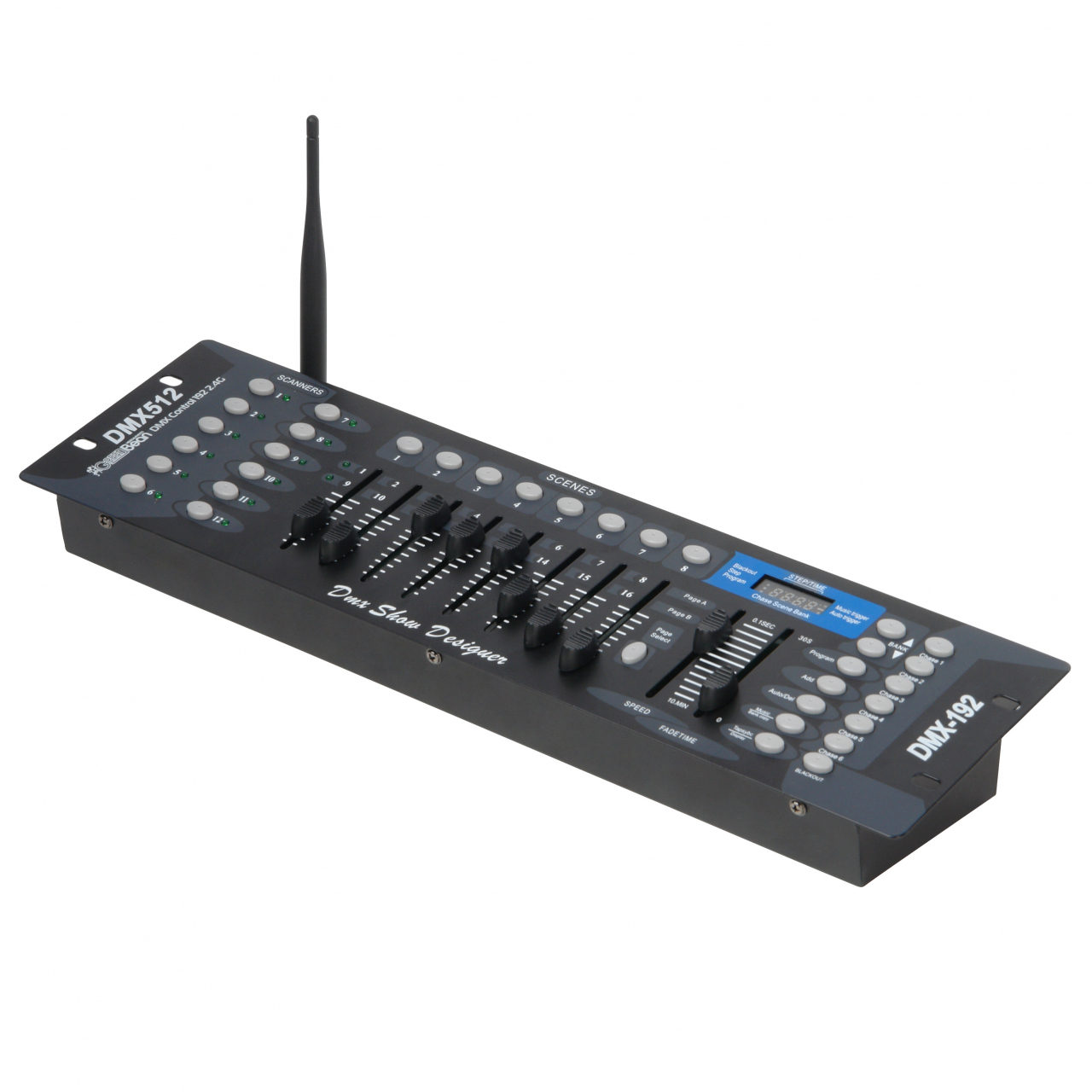

Беспроводной пульт GreenBean DMX Control 192 2.4G предназначен для управления осветительным и студийным оборудованием: Led-панелями, осветителями FRESNEL, стробоскопами, генераторами тумана и другими устройствами по протоколу DMX512 – как в группе, так и каждым по отдельности. Если в одном приборе есть сразу несколько параметров, которыми нужно управлять – к примеру, мощностью, цветовой температурой или (как в RGB панелях) каждым цветом в отдельности, то описываемый пульт легко позволяет производить требуемые манипуляции. Аналогичное управление можно проводить и в группах приборов, причем по заранее запрограммированному сценарию.
Простой пример: требуется показать в кадре человека, идущего от яркого окна к камину. Если использовать в качестве осветителей RGB панели, то путем выбора соответствующего сценария можно легко получить на актере и эффект освещения дневным светом и мерцание живого огня на нем в конце мизансцены.
Пульт управления DMX Control 192 2.4G может передавать сигнал управления DMX512 как по кабельной линии, так и по радиоканалу. Пульт GreenBean DMX Control 192 способен контролировать до 12 приборов, каждый из которых имеет до 16 параметров настройки. Программы могут запускаться «под музыку», автоматически или вручную.
Этот компактный прибор подойдет для работы в видеостудиях, на сценических и съемочных площадках, в барах и диско-залах или других местах, где необходимо развернуть систему дистанционного управления по протоколу DMX.
С помощью пульта DMX Control 192 2.4G можно управлять светодиодными осветителями GreenBean, такими как GreenBean DayLight II LED, GreenBean StudioLight LED, а также любыми осветителями и устройствами от других производителей, поддерживающими протокол DMX.
Радиоуправление DMX 2.4G
Встроенный радиопередатчик пульта работает в диапазоне частот 2.4ГГц, обеспечивает связь с управляемыми устройствами и передачу сигнала DMX. Чтобы управляемое устройство принимало сигнал, можно использовать дополнительные приемопередатчики,например AirDMX 512R и AirDMX 512T. Передатчик пульта включается выключателем на задней панели и настраивается на одну из 7 групп для работы «по воздуху» ,где используются несколько контроллеров (приемников ) с протоколом DMX 512. Цветовая индикация помогает быстро и интуитивно понятно настроить приемник и передатчик на одну частоту .
Основные функции панели управления
Кнопки SCANNERS позволяют выбрать управляемое устройство (например,прожектор) с 16-ю каналами управления, каждый из которых отвечает за один из настраиваемых параметров устройства. Рядом с кнопками расположен индикатор, позволяющий понять, какими устройствами ведется управление. Возможно управление одновременно несколькими прожекторами.
Кнопки SCENES отвечают за настройку статических световых сцен (или световая картина или кадр), определяющая значения для всех DMX-параметров, контролируемых данным устройством, т.е. 192 DMX-параметра или значения для каждого из 16 параметров всех 12 сканеров. В контроллере можно запрограммировать и сохранить 184 сцены.
Кнопки PAGE A, PAGE B, PAGE – так как каждый сканер может иметь до 16-ти параметров, а регуляторов (FADERS) всего 8, параметры каждого сканера разбиты на две группы (или страницы) - PAGE A (параметры с 1-го по 8-ой) и PAGE B (параметры с 9-го по 16-ый). Таким образом, для установки с помощью ползунковых регуляторов первых восьми параметров первого сканера (DMX-адреса с 1-го по 8-ой), нужно выбрать SCANNER 1 и PAGE A (с помощью кнопки PAGE SELECT). Для установки остальных параметров первого сканера (DMX-адреса с 9-го по 16-ый) нужно выбрать SCANNER 1 и PAGE B.
Кнопки BANK управляют группами сцен (банками), имеющими свой номер. В контроллере - 23 банков, в каждом из которых может находится от 0 до 8-ми сцен и любая из запрограммированных сцен находится в каком либо банке.
Кнопки CHASE управляют чейзами – перечнями заранее запрограммированных и находящихся в банках сцен, которые необходимо воспроизвести в автоматическом режиме последовательно, шаг за шагом, через равные промежутки времени. В контроллере - 6 независимых чейзов, в каждый момент времени может выполняться только один из них. Каждый чейз может содержать до 184 шагов, на каждом из которых может выполняться одна из заранее запрограммированных сцен, причем некоторые из сцен могут повторяться на разных шагах, а некоторые сцены не использоваться вовсе.
Кнопка DISPLAY в режиме программирования чейза служит для переключения отображения номеров банка и сцены к отображению номера шага. Во всех остальных режимах переключает отображение параметров сканеров от вида 000-255 к виду 0%-100%.
Кнопка BLACKOUT вызывает переход в режим общего затемнения BLACKOUT и подтверждается мерцающим индикатором BLACKOUT. При этом передача DMX-сигнала прекращается, все световые приборы гаснут, стробоскоп и дым-машина останавливаются.
Кнопка PROGRAM - режим программирования, в котором можно создавать, изменять и сохранять сцены, а также запрограммировать или изменить чейзы (распределить сцены по шагам или изменить порядок их следования).
Кнопка AUTO переводит в режим автоматического воспроизведения банка или чейза со скоростью, устанавливаемой регулятором SPEED.
Кнопка TAPSYNC- режим автоматического воспроизведения чейза или банка с ручной синхронизацией
Кнопка MUSIC - режим автоматического воспроизведения чейза или банка "под музыку" со скоростью, определяемой встроенным в контроллер микрофоном.
Регуляторы CHANALS FADERS (фейдеры) - 8 ползунковых регуляторов для изменения и установки значений параметров для сканеров.
Регулятор FADE TIME – время "перетекания" одной сцены в другую при автоматическом воспроизведении, определяется регулятором FADE TIME. Если это время равно нулю, то сцены сменяют друг друга мгновенно. Чем больше установлено значение, тем более плавно сцены меняют друг друга.
SPEED – регулятор скорости чередования шагов при автоматическом воспроизведении чейза или скорость чередования сцен при автоматическом воспроизведении сцен в банке. Скорость определяется промежутком времени между соседними шагами или сценами и задается регулятором SPEED.
Подробнее о настройках, управлении и программировании пульта GreenBean DMX Control 192 2.4G можно прочитать в руководстве пользователя.
Переключатель смены полярности сигнала DMX
Переключатель смены полярности сигнала DMX расположен за задней панели корпуса пульта управления и позволяет менять полярность пульта так, чтобы она соответствовала управляемым устройствам.
Электропитание
Электропитание пульта DMX осуществляется от стандартной сети 220В, сетевой адаптер =12В 1000мА входит в комплект.
Корпус пульта управления
Компактный алюминиевый корпус пульта DMX оборудован отверстиями для крепления в стандартную стойку 19“(рэк). Кроме того, у него предусмотрены ножки для установки на стол. Вес пульта 1.4 кг, размеры 48.2х13.2х7.0 см.
Особенности
192 канала DMX (12 сканеров по 16 каналов каждый)
23 банка по 8 программируемых сцен в каждом (всего 184 сцены)
6 независимых программируемых чейзов
8 ползунков (DMX-фейдеров)
Переключатель смены полярности сигнала DMX
Встроенный модуль передатчика сигнала DMX 512 на частоте 2.4 ГГц
Встроенный микрофон для воспроизведения сцен «под музыку»
Контроль времени «перетекания» одной сцены в другую (FADE TIME)
Режим общего затемнения (BLACKOUT)
Полную версию руководства по эксплуатации в формате PDF на русском языке можно скачать по ссылке.
