Области применения
Данное увеличительное устройство характеризуется значительным рабочим расстоянием и специализированным штативом с четырьмя степенями подвижности, что обеспечивает широкий диапазон перемещения и наклона оптики. Это дает возможность точной настройки прибора применительно к различным исследовательским задачам, связанным с изучением крупногабаритных образцов. Для подсветки используется внешний свет либо дополнительные осветители (приобретаются отдельно).
Большой диапазон наклонов и поворотов, а также вынос головки за основание обеспечивают удобную работу с крупными объектами, невозможными для традиционного размещения. Использование микроскопа оптимально при контроле качества объемных изделий, проведении радиомонтажа, ремонта и реставрации в промышленных условиях.
Качество изображения
МС-2 ZOOM STL5 — это высококачественный стереоскопический микроскоп серии "Микромед". Отличаясь превосходными механическими и оптическими характеристиками, он обеспечивает точную передачу изображений со всеми нюансами. Тщательно спроектированные объективы позволяют получать четкие, яркие и натуральные картинки благодаря применению оптики премиум-качества и устранению искажений. Визуализация остается стабильной при любом увеличении.
Специальный штатив

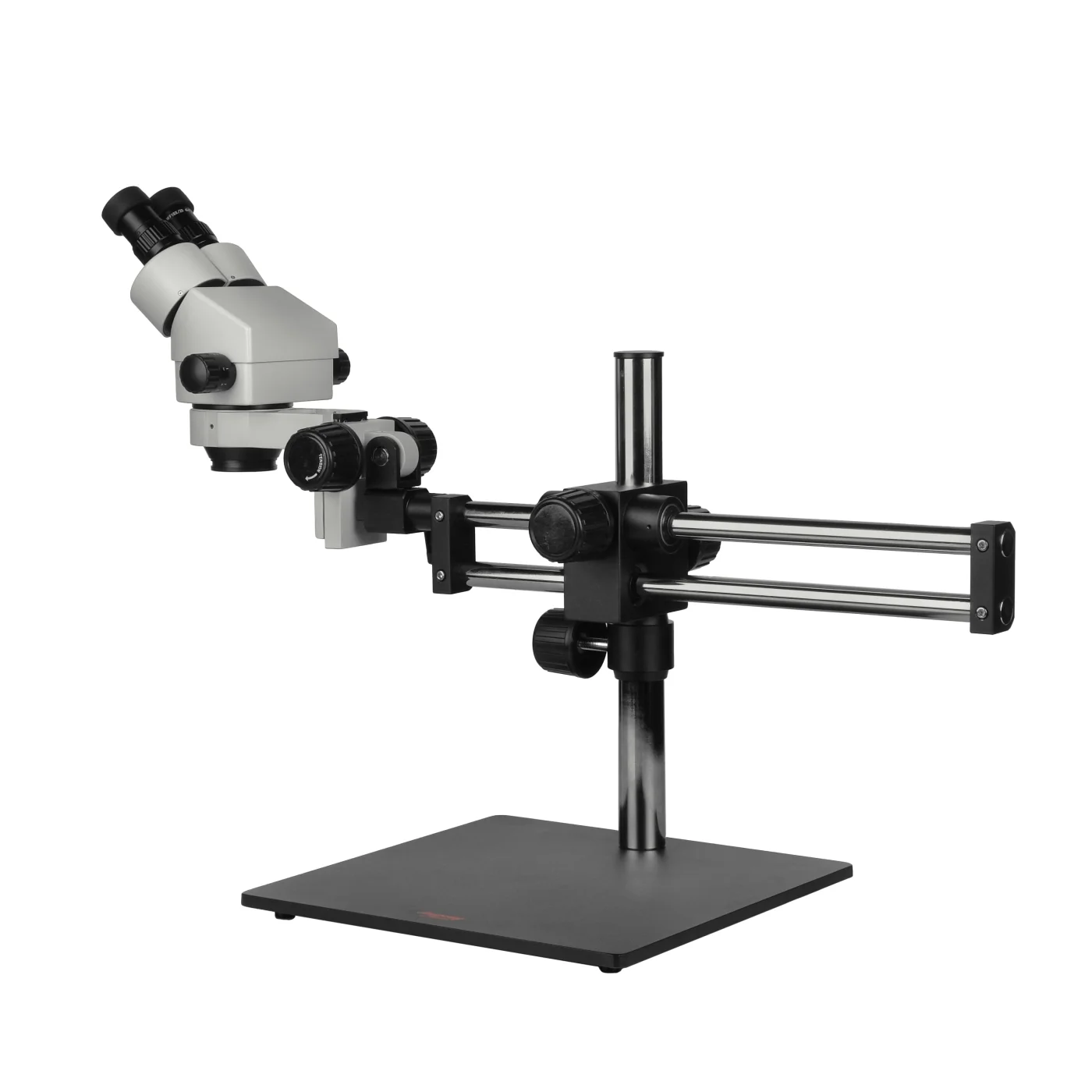

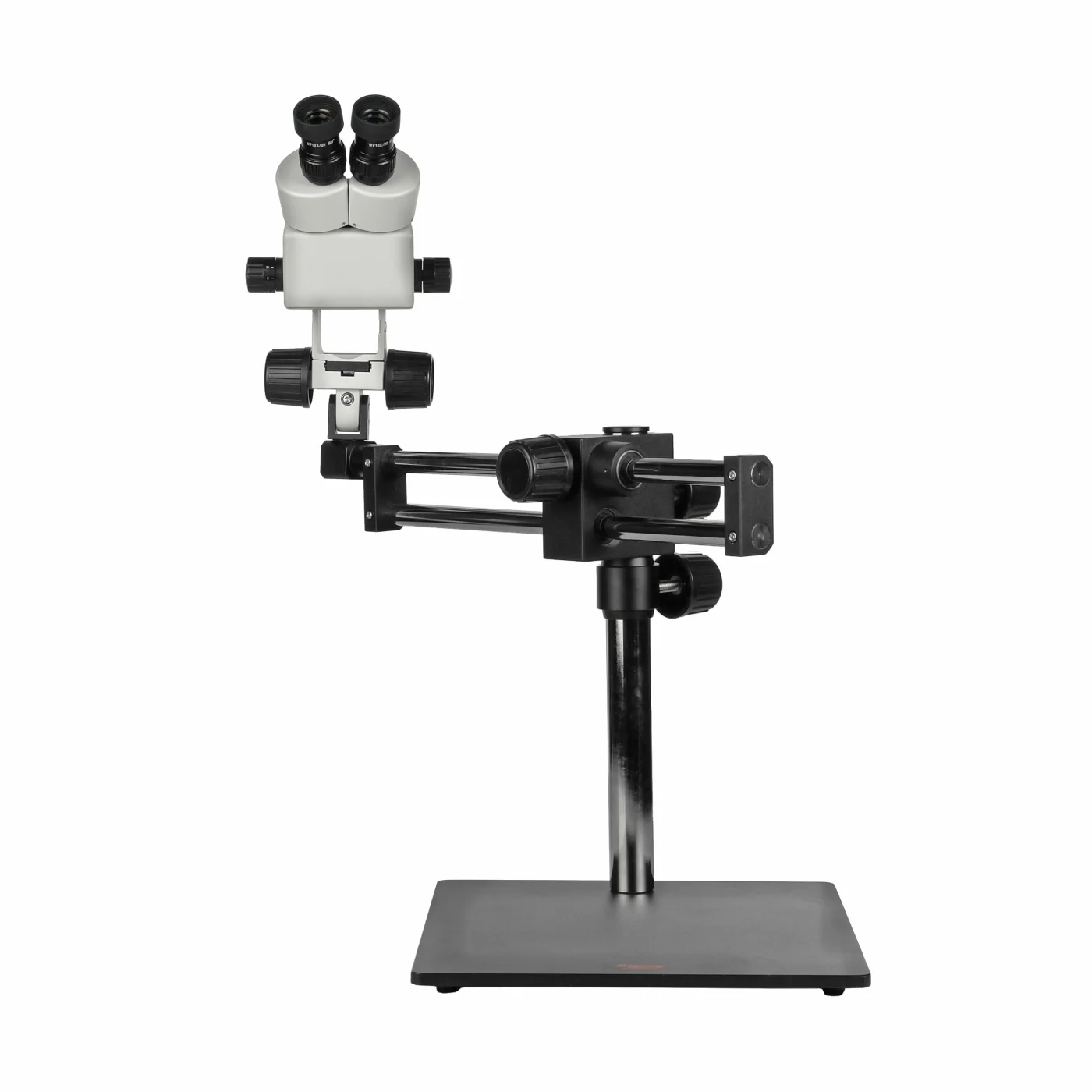

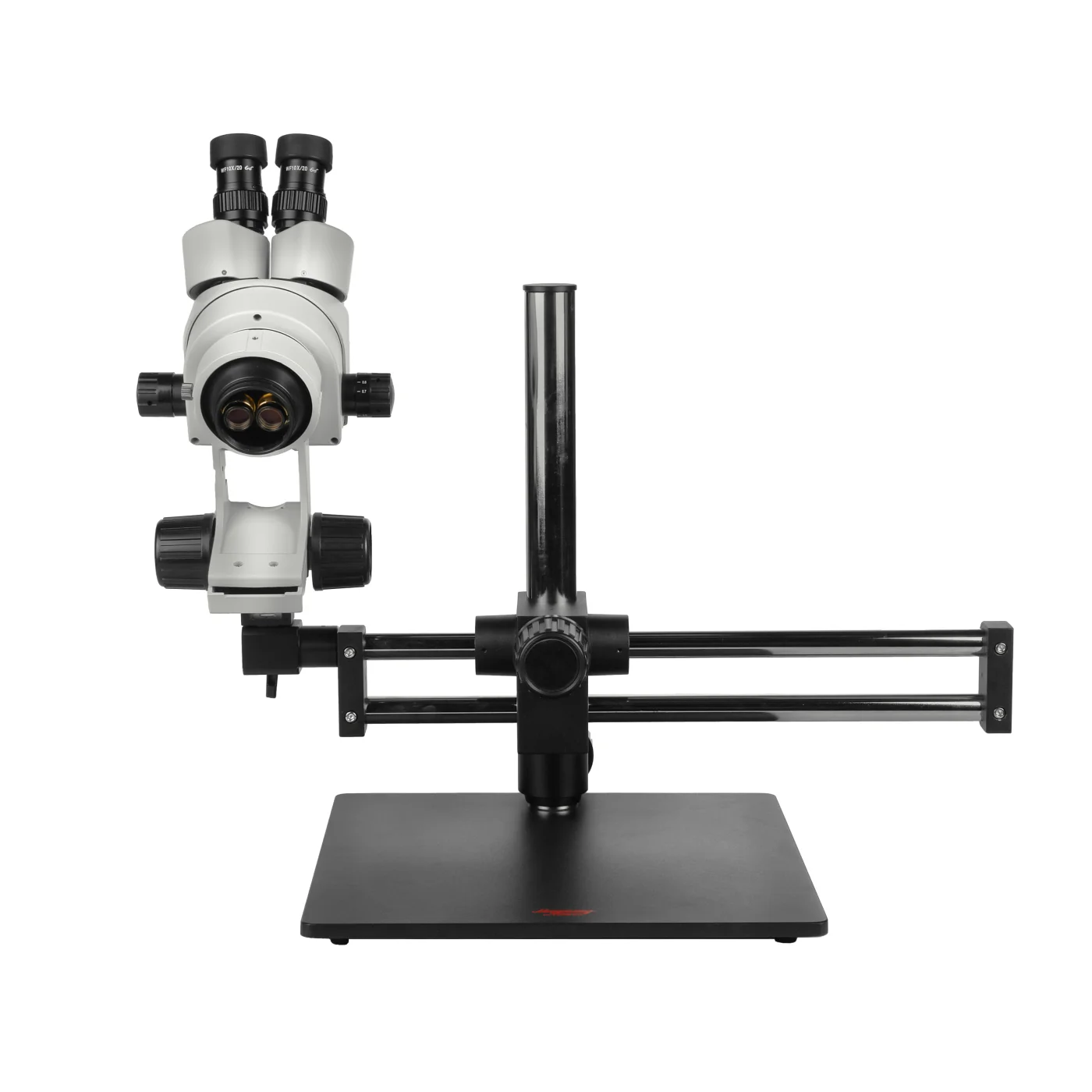

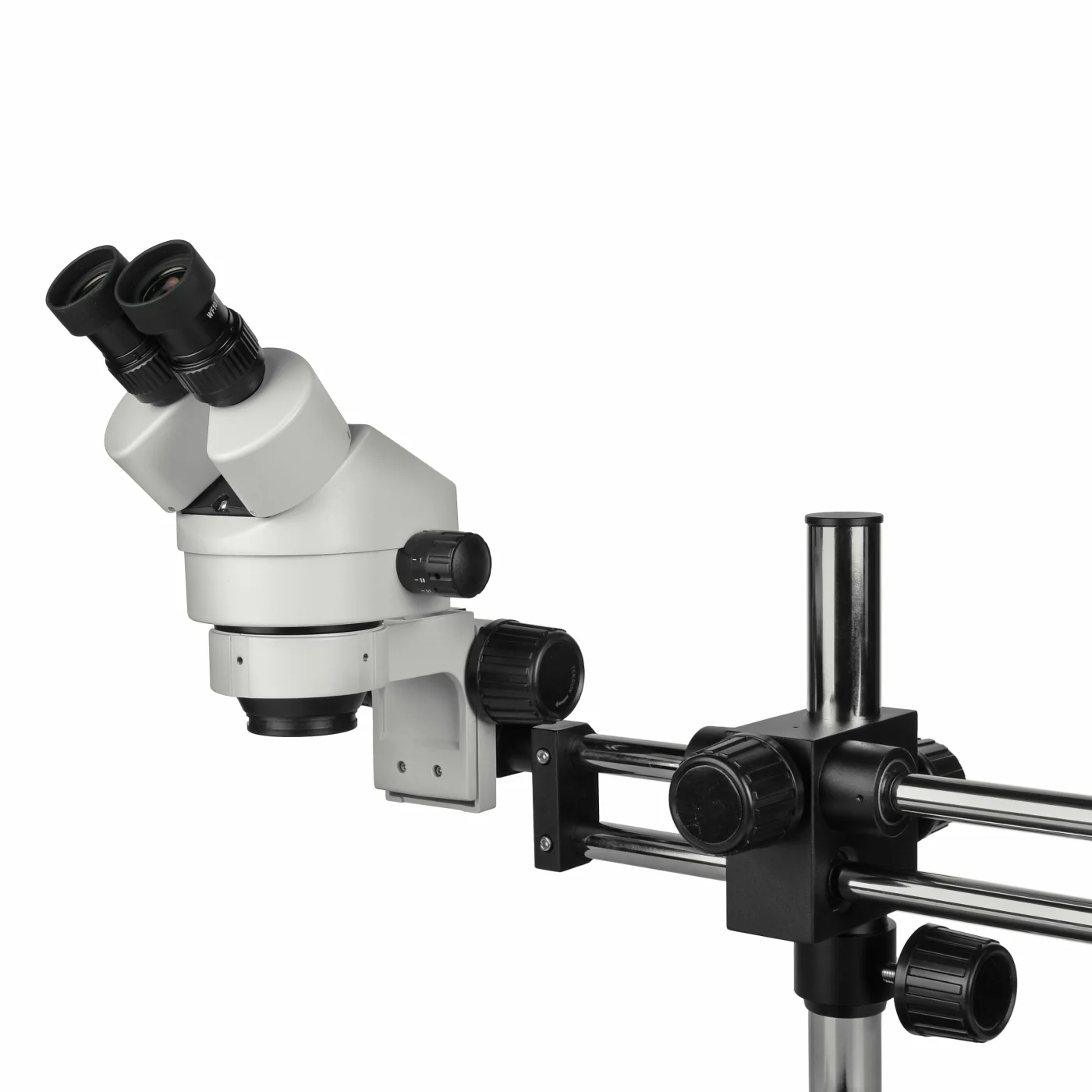

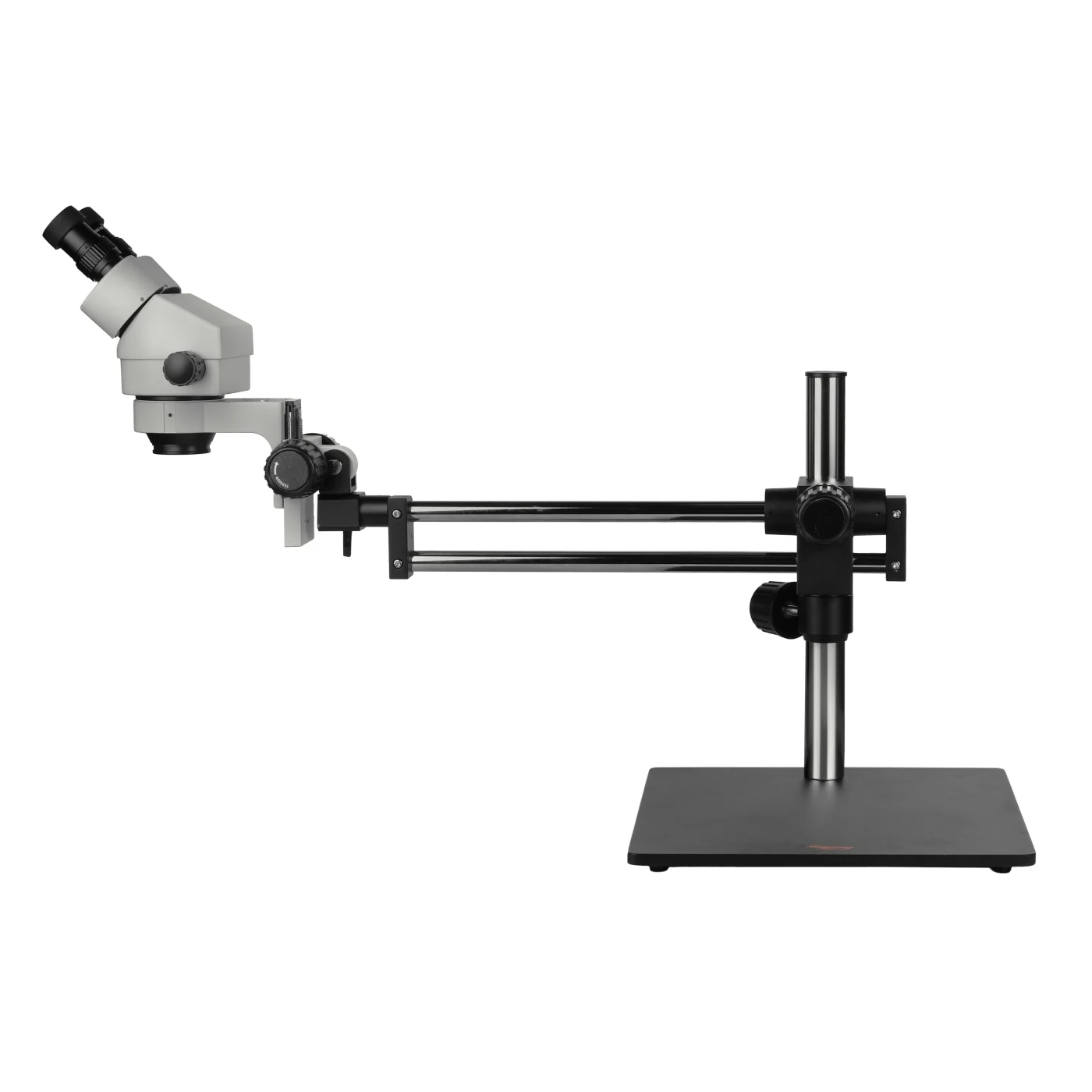

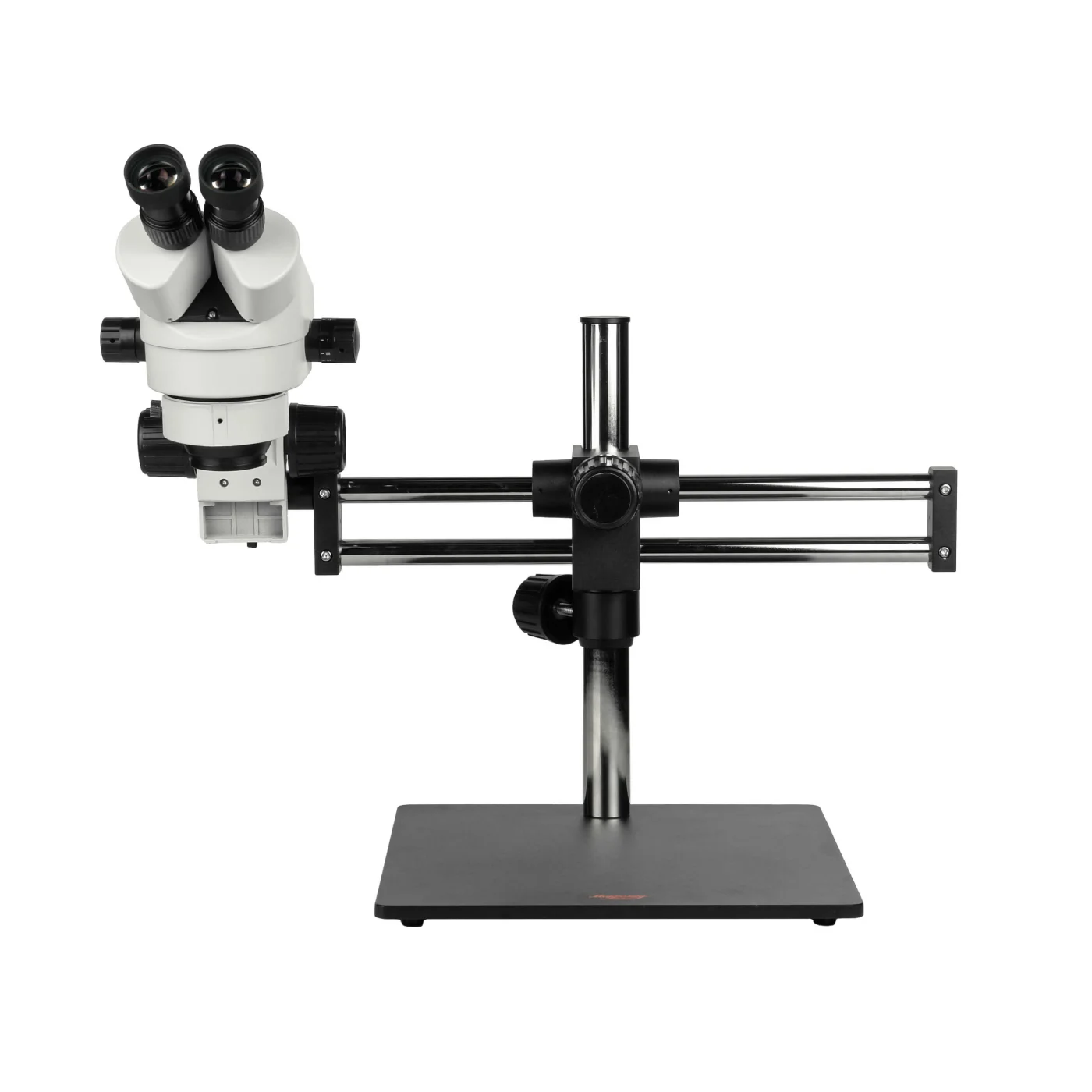

Одной из ключевых особенностей стереоскопического микроскопа МС-2 ZOOM STL5 является конструкция штатива. Подвижная направляющая перемещает оптический блок вдоль штанги (длина хода — 330 мм) благодаря роликовым подшипникам. Поворот направляющей относительно оси возможен на все 360°, что дает свободу исследования крупных объектов без ограничений. Вертикальный ход составляет 230 мм по шлифованной стойке высотой 380 мм. Обеспечена безопасность работы при помощи фиксатора со страховочной муфтой.

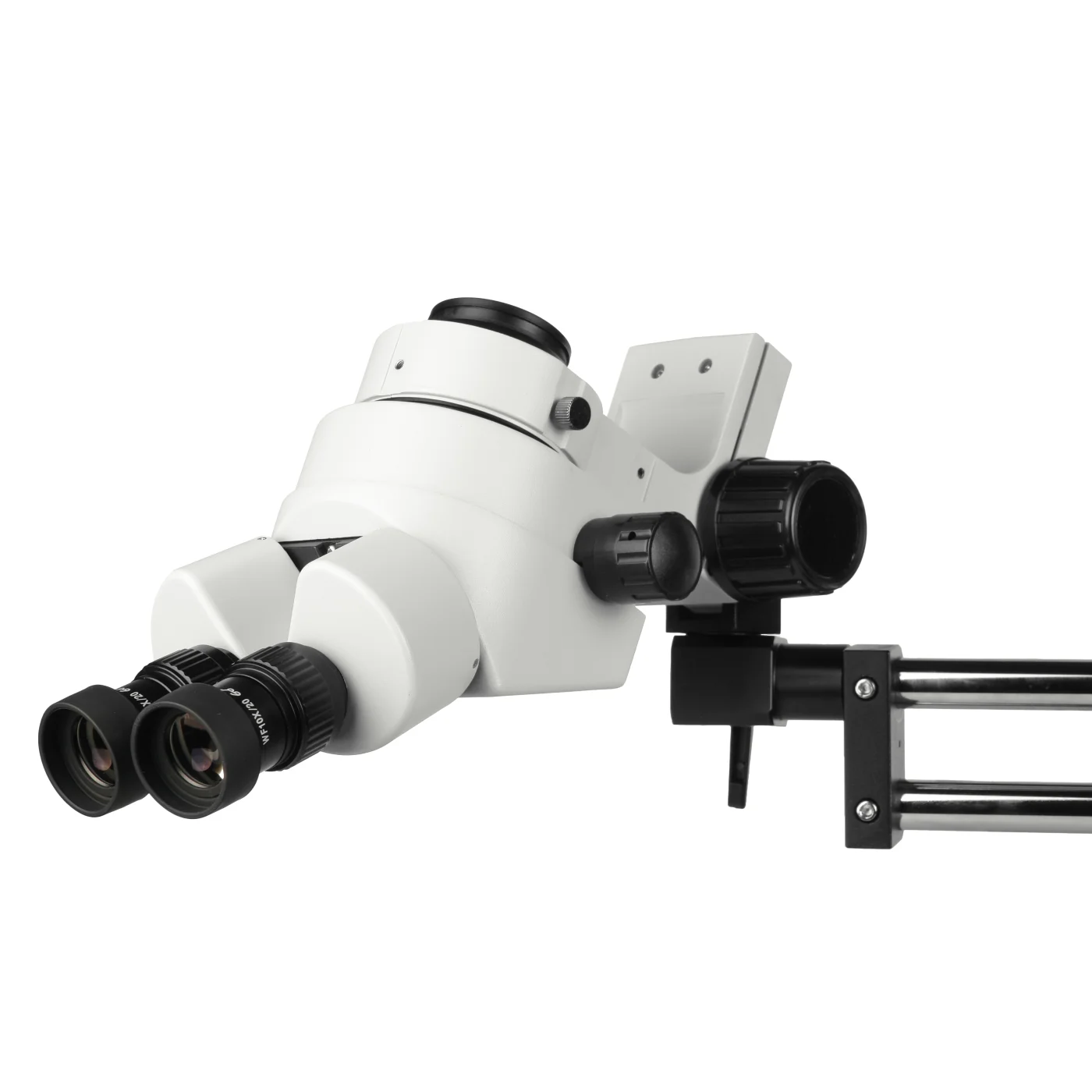

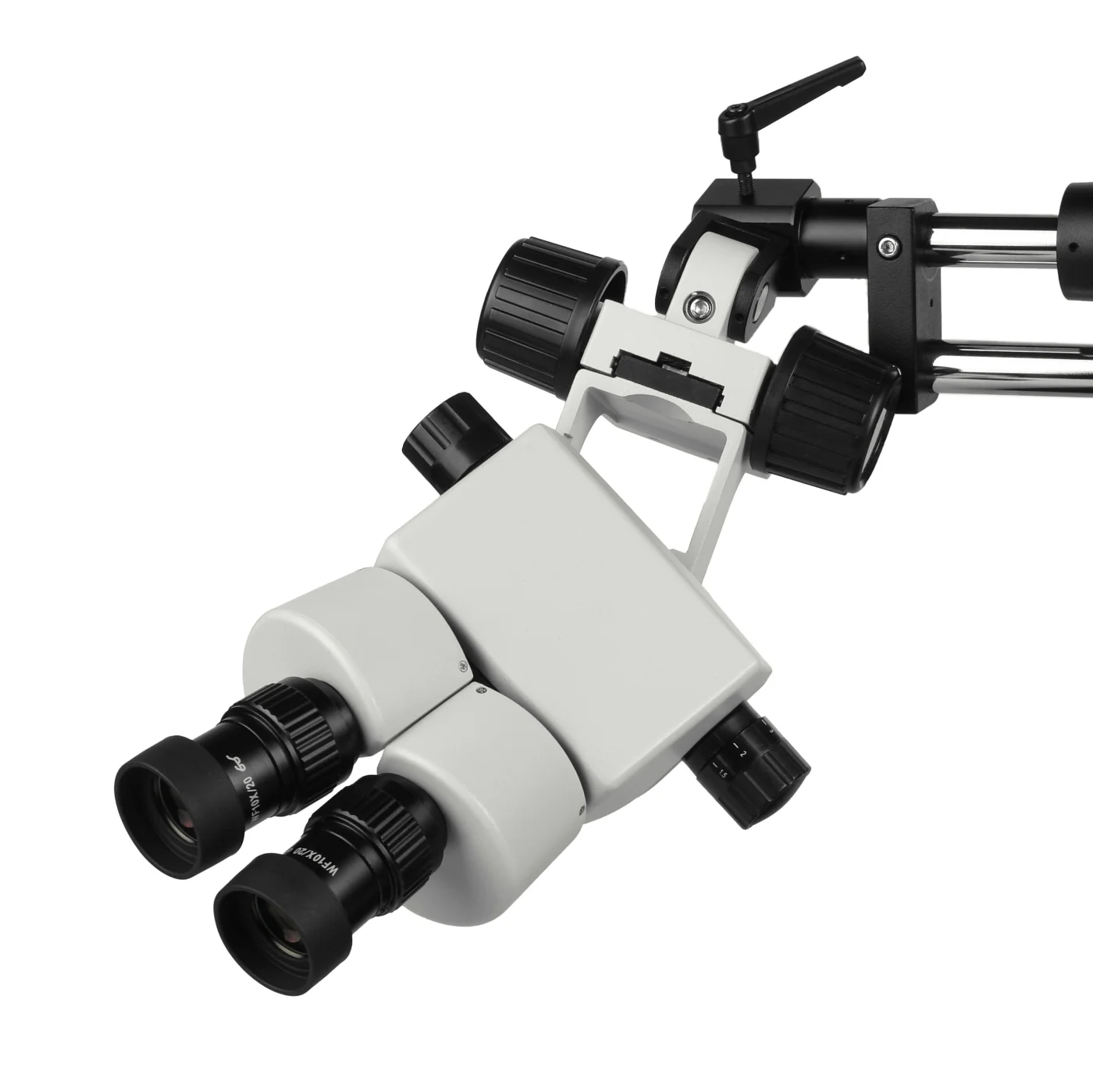

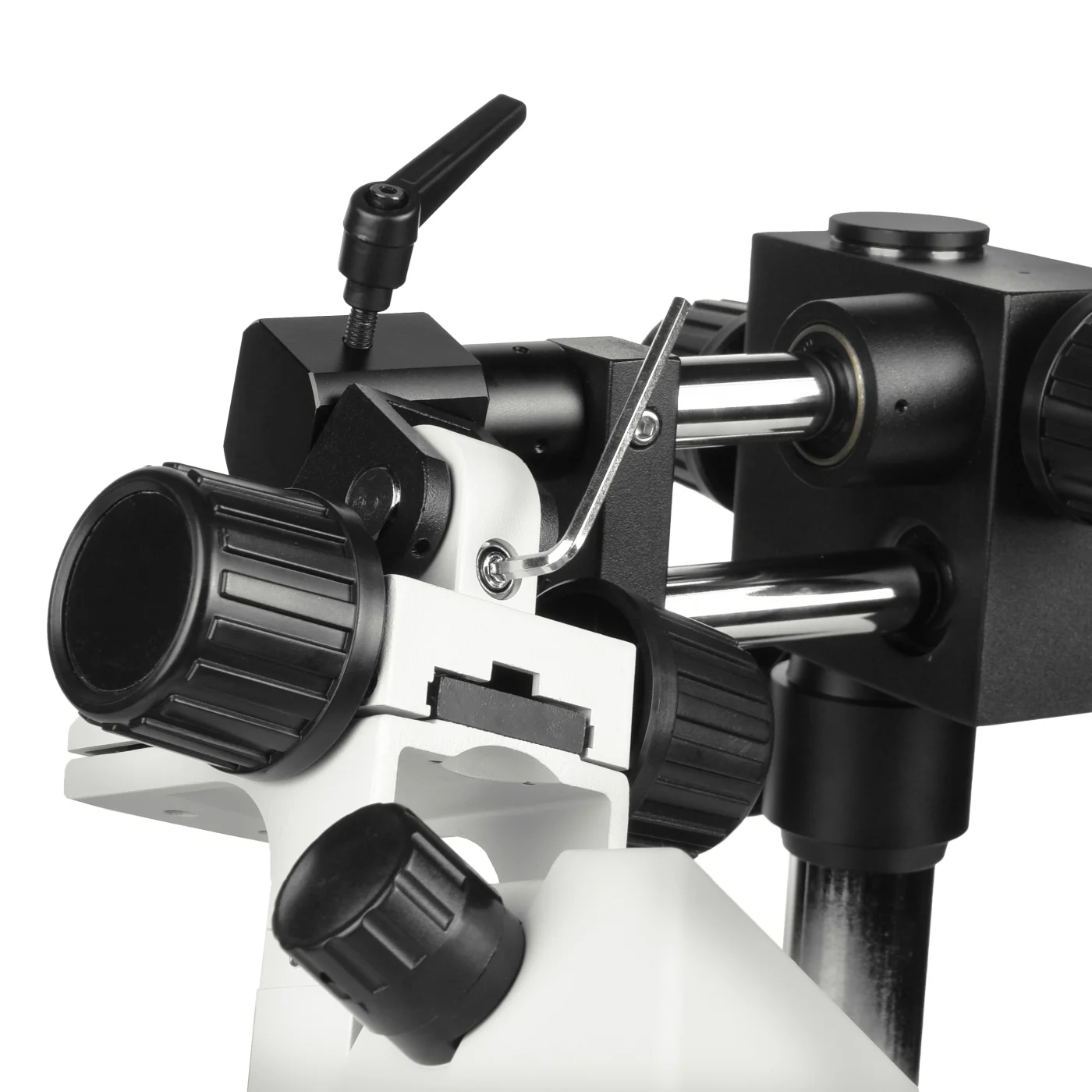

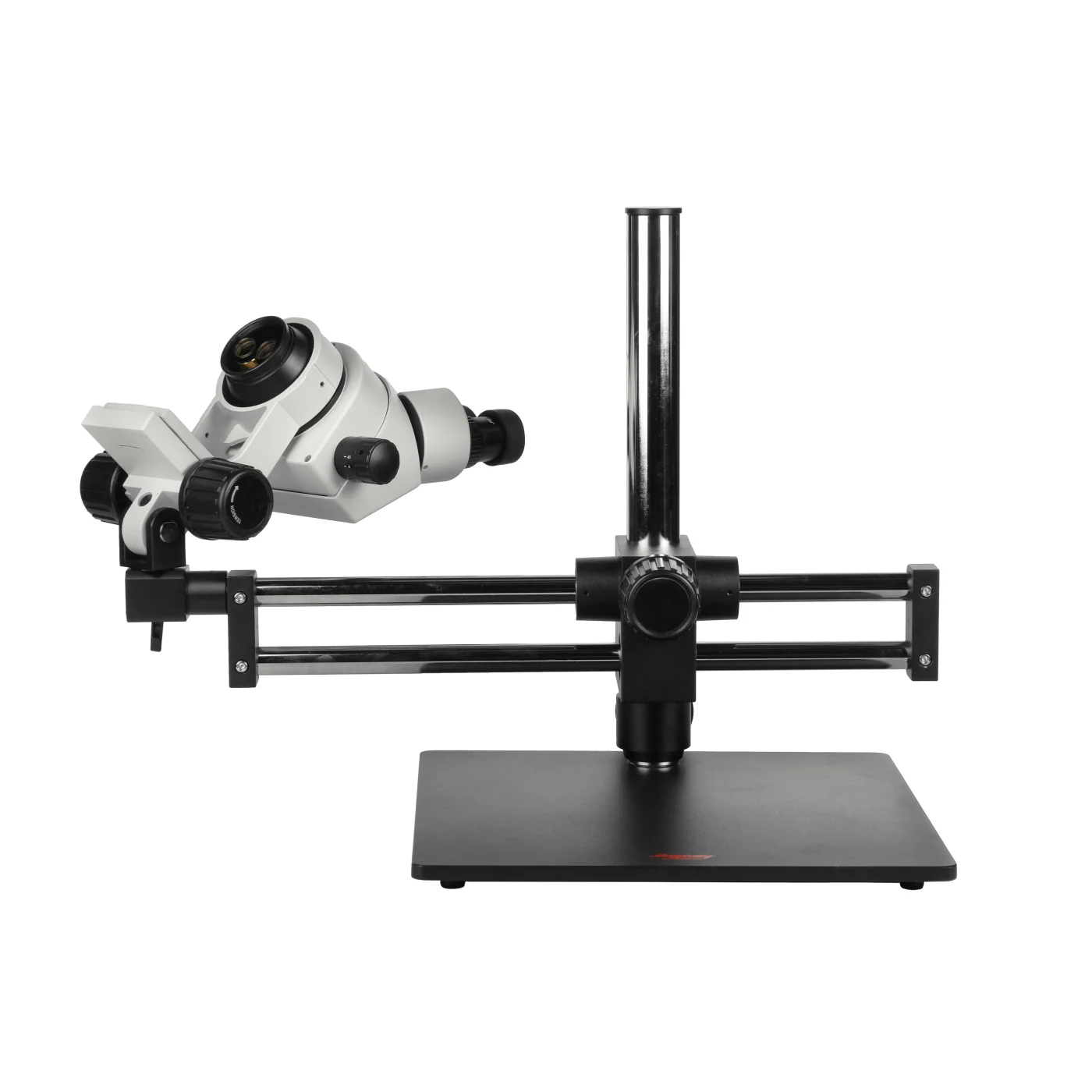

Оптичголовка оснащена поворотным механизмом: хождение вперёд-назад до 90° и вращение вокруг оси на 360°. Корпус стойки – сталь с защитно-декоративным порошковыполненным напылением; нижняя часть оборудована антискользящими пластиковыми ножками. Штанги треноги и направляющие выполнены из нержавеющей полированной стали с гальванохромированием. Крышка корпуса изготовлена из дюралюминия.
Переменное увеличение 7х-45х

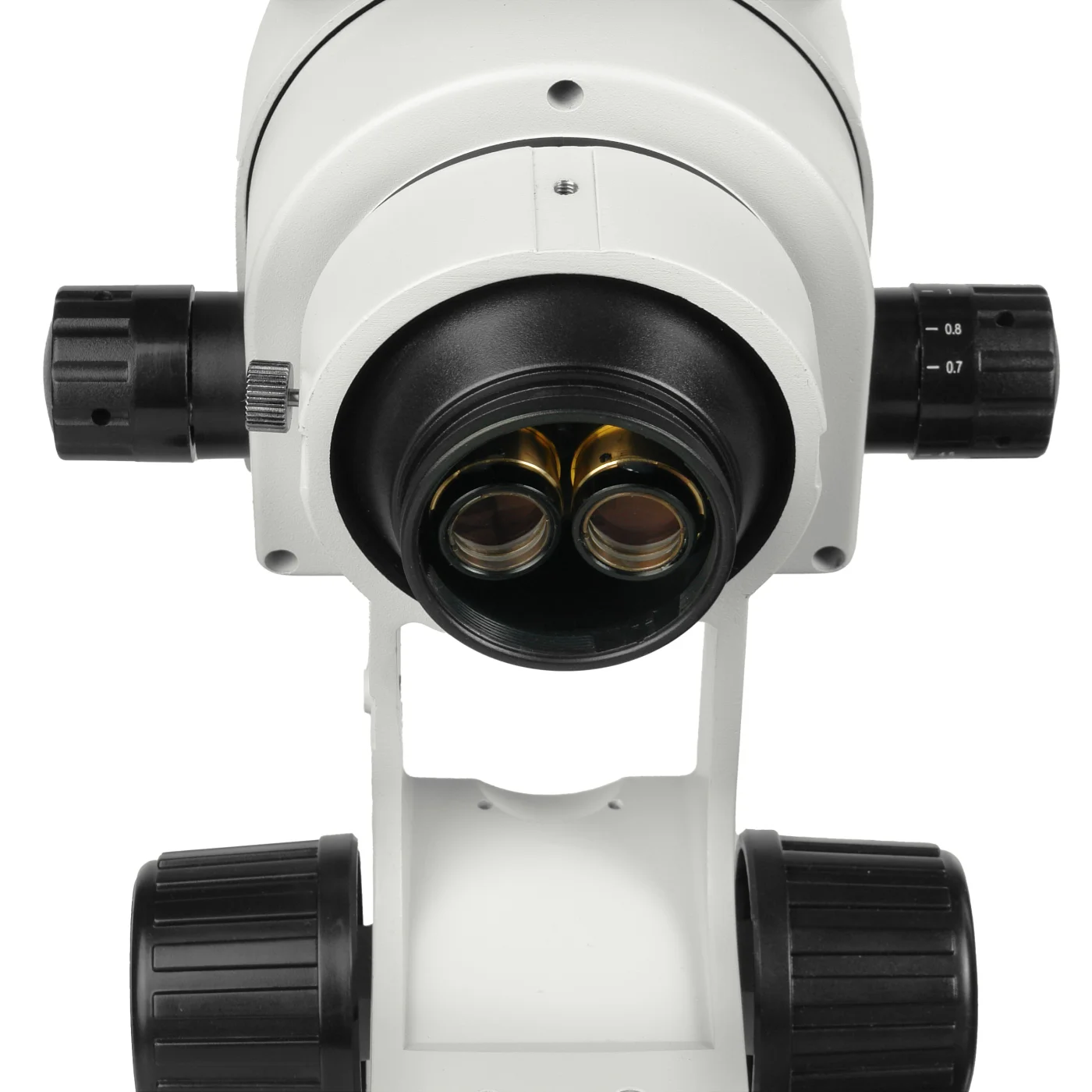

Микроскоп выполнен по оптической схеме Грену, оснащен парой объективов под углом к предметному столику для достижения сильного стереоскопического эффекта. При этом используется система изменения увеличения (от 0.7x до 4.5x), обеспечивающая шестикратную разницу масштабов изображения без потери точной фокусировки благодаря продуманной конструкции линз.

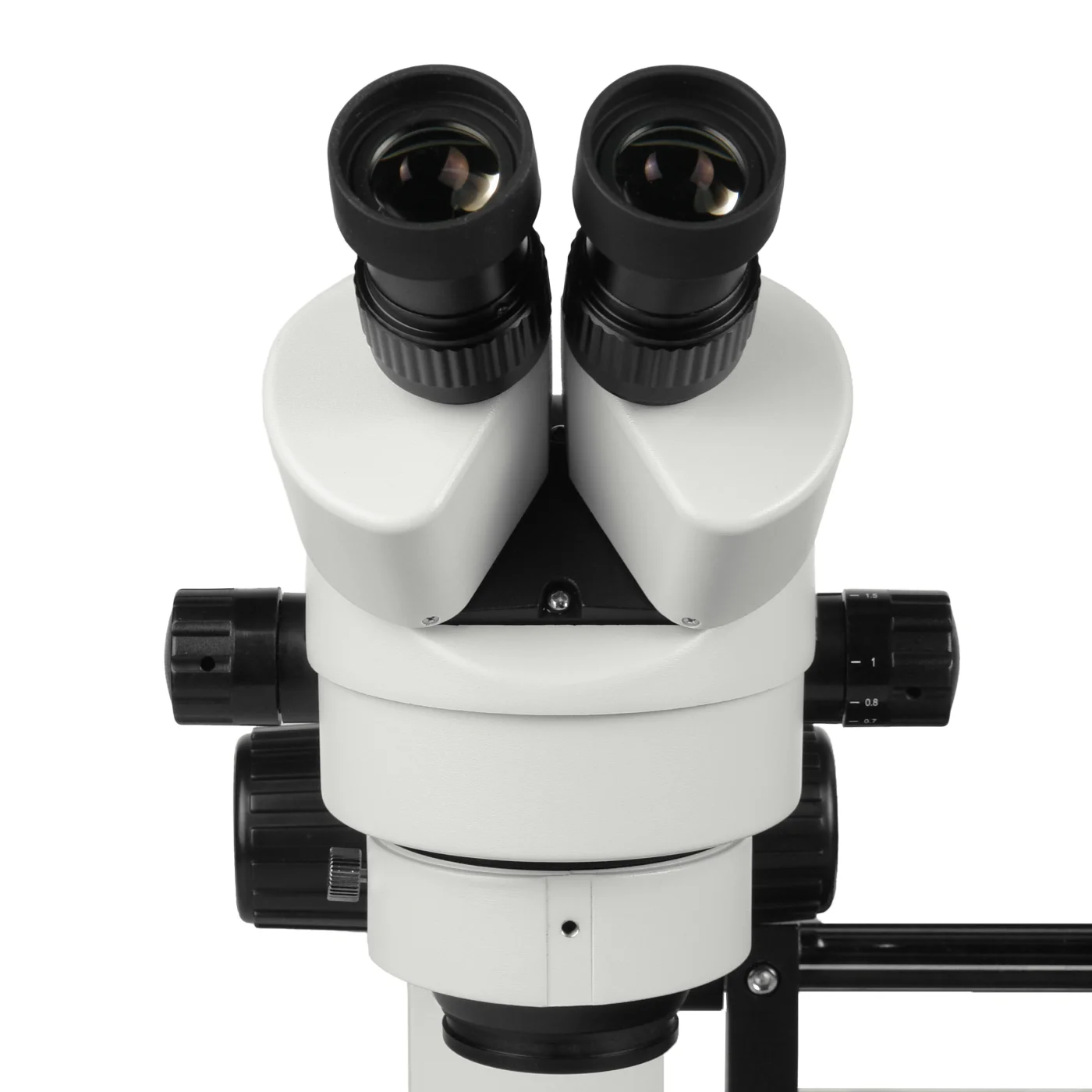

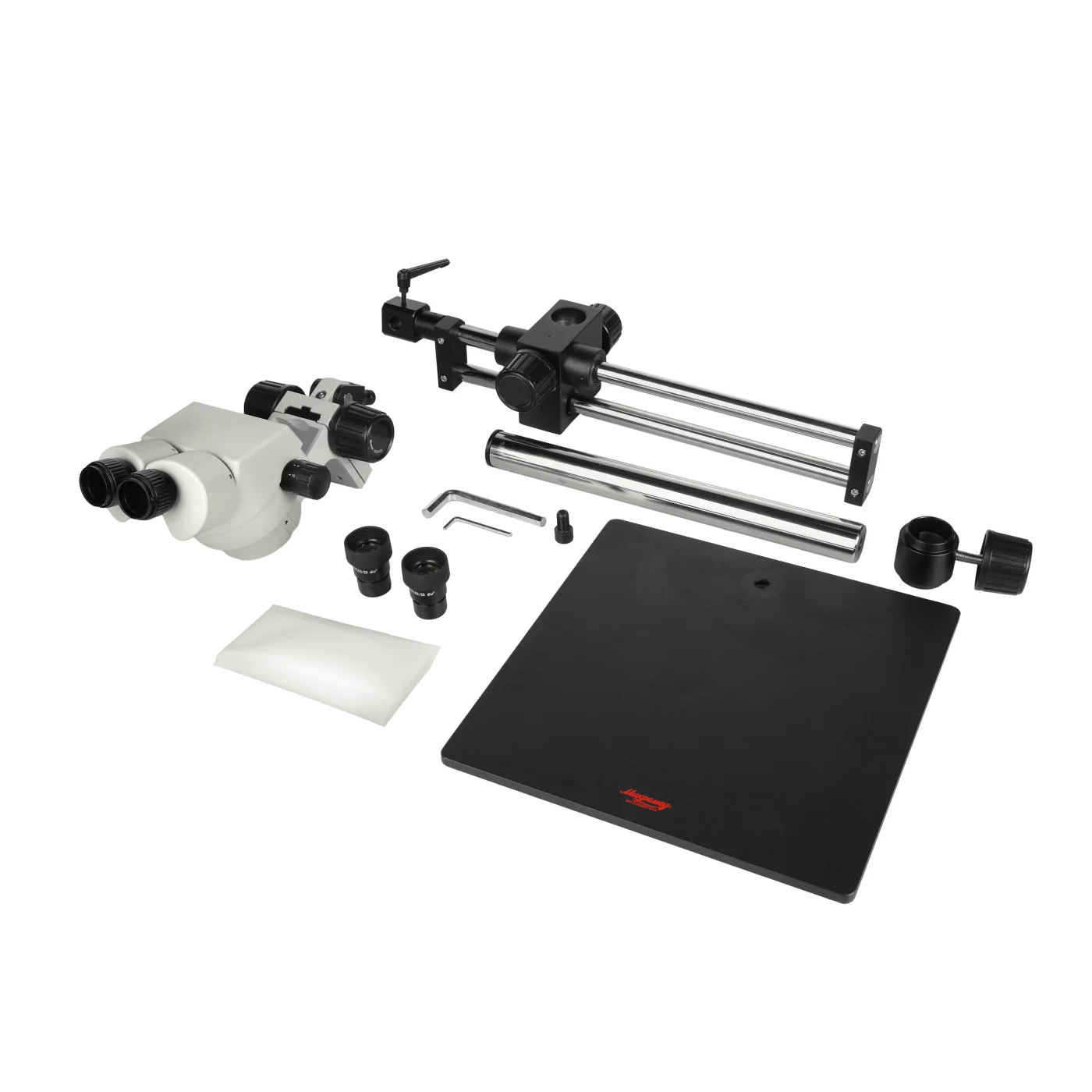

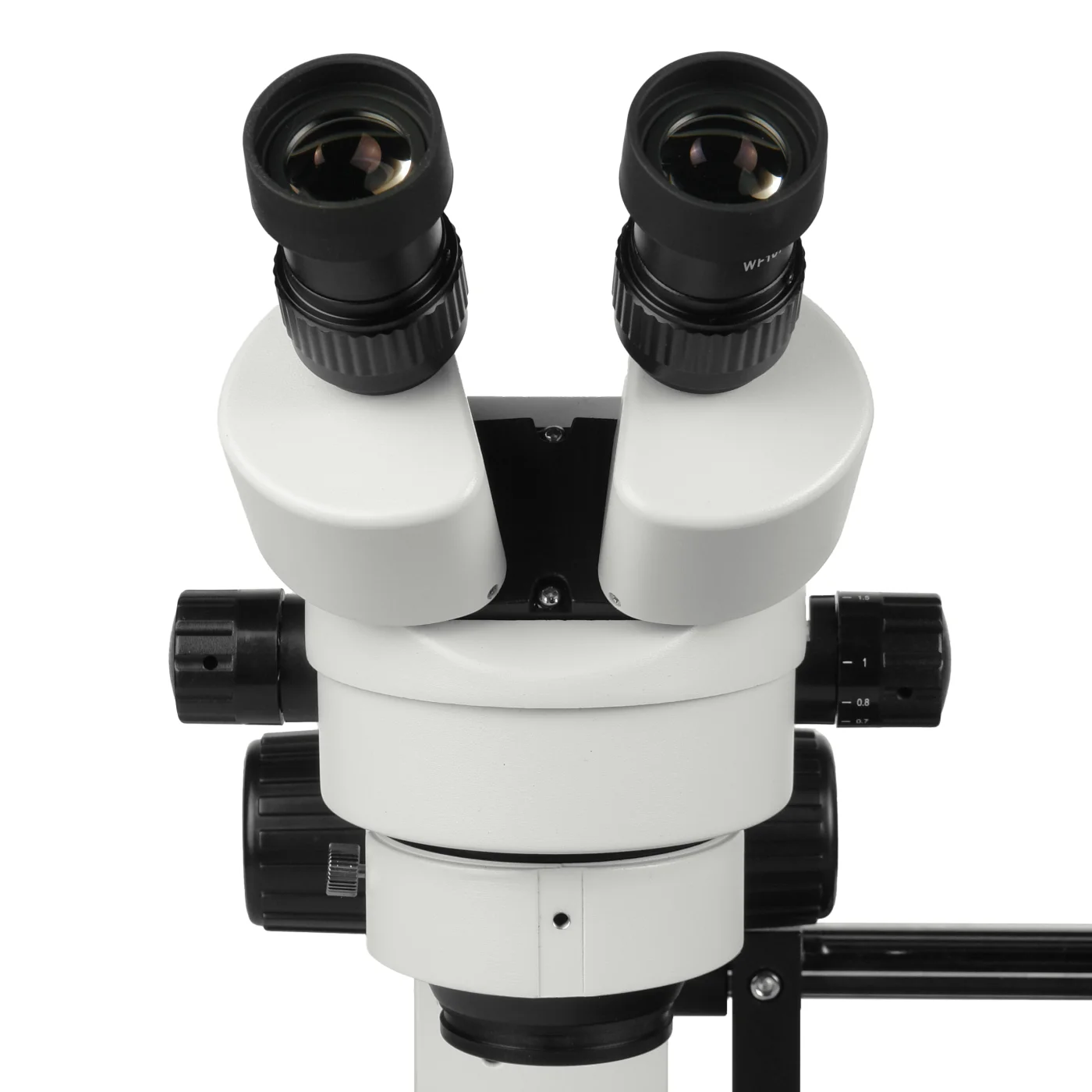

Комплект поставки микроскопа включает стандартные окуляры WF 10x/20, обеспечивающие кратность увеличения от 7х до 45х. При использовании дополнительных (опциональных) окуляров 5х и 15х, предел увеличений расширяется до диапазона 3,5х–67,5х. Конструктивное решение со смещённым назад выходным зрачком делает возможным удобное рассмотрение объектов независимо от ношения очков.
Постоянное рабочее расстояние
Рабочий отрезок данной модели микроскопа фиксирован и равен 100 мм. Благодаря качественной оптике это значение сохраняется независимо от выбранного увеличения. Константность рабочего расстояния обеспечивается также при замене окулярных систем.
Оптические насадки
К микроскопу Микромед МС-2 ZOOM STL5 разработаны четыре типа оптических насадков (0,5x, 0,75x, 1,5x и 2x), устанавливаемых непосредственно на объективы. Они обеспечивают значительное варьирование увеличения изображения и рабочего расстояния инструмента. Использование данных приспособлений также влияет на изменение размера поля обзора. Конкретные параметры указаны отдельно для каждой модели насадки.
Механизм фокусировки
Механизм фокусировки микроскопа включает демпфированную зубчатую рейку для точного и мягкого движения оптического узла. Фокусировка выполняется вдоль направляющих типа "ласточкин хвост" (диапазон - 50 мм), а перемещение по вертикали достигает 230 мм. Металлические компоненты обеспечивают надежность конструкции. Плавность хода, высокую воспроизводимость настроек и отсутствие необходимости дополнительной регулировки гарантирует заводская настройка устройства.
Использование камеры
Дополнительно возможная установка цифровой камеры обеспечивает вывод изображений на внешний монитор, сохранение их в форматах фото/видео и применение специализированного программного обеспечения для углубленного анализа. При наличии бинокулярной насадки оптической головки камеру можно монтировать как в правый, так и левый тубус, учитывая индивидуальные предпочтения пользователя. Обе зрительные трубы оснащены механизмом коррекции диоптрий.
Особенности
Предлагается стереоскопический микроскоп "Микромед МС-2-Зум СТЛ5", обеспечивающий прямое отображение объектов со стабильным рабочим расстоянием (100 мм) независимо от степени увеличения. Он оснащен подвижным штативом с четырьмя степенями свободы, регулируемым увеличением (от 7x до 45x), а также дополнительными насадками для расширения возможностей прибора. Металлический корпус отличается надежностью, оптические элементы — высоким качеством, гарантирующим четкую картинку и точный фокус. Подробности использования описаны в инструкции, доступной по ссылке.
