Области применения
Данный оптический инструмент предназначен для образовательных целей – выполнения лабораторных исследований по естественным наукам (биология, экология) и точным дисциплинам (физика, химия), а также самостоятельного изучения биологических объектов дома. Встроенная система освещения (проходящий/отраженный свет) обеспечивает детальное рассмотрение различных образцов – от микропрепаратов живых тканей до минералов и мелких предметов животного и растительного мира.
Объективы и окуляры

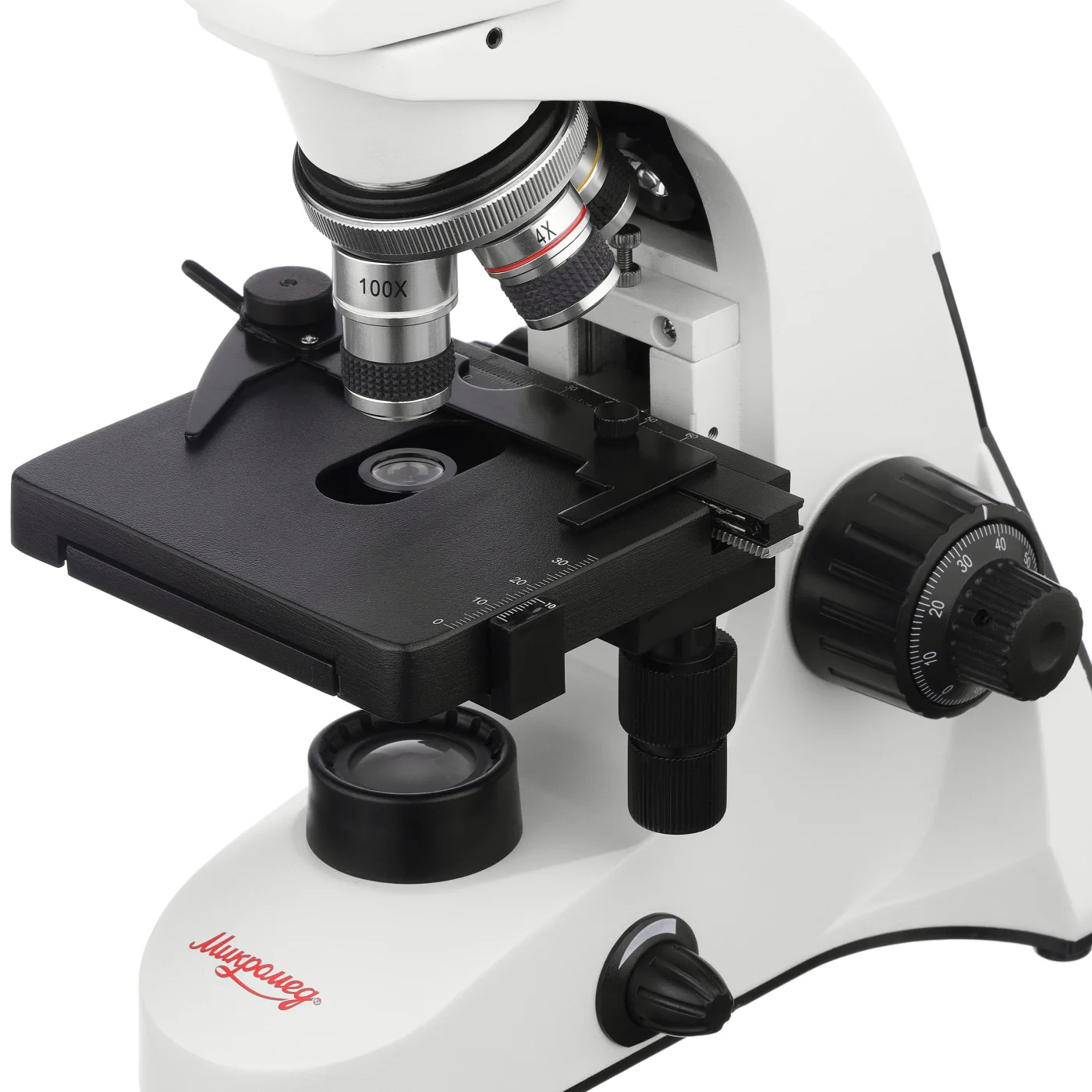

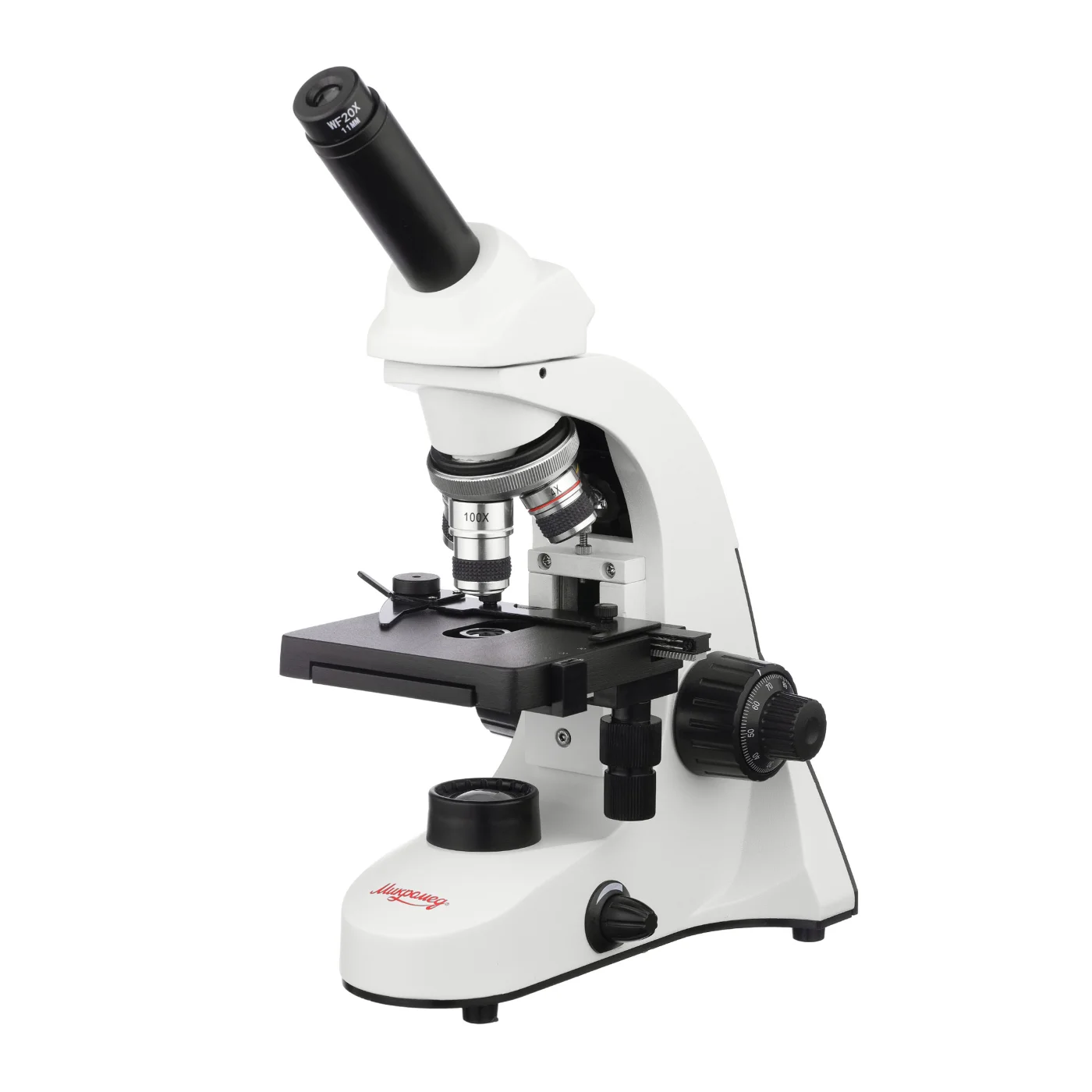

Микроскоп оснащен объективами (4x, 10x, 40x, 100x) с ахроматом-коррекцией. Последние два - пружинные, защищены от повреждений. Обьектиов 100x требует использования масла при исследованиях. Все объективы биологические, оптимизированы под стандартные стеклянные покрытия толщиной 0,17 мм.
В комплекте поставляются широкоугольные окуляры WF10x/15 и WF20x/11, позволяющие регулировать кратность наблюдения в диапазоне от 40x до 2000x. Используя дополнительную линзу Барлоу (входит в набор), возможно достичь максимального увеличения до 4000x путем установки окуляров непосредственно в её держатель. Линейное смещение линзы по оптической оси обеспечивает плавную регулировку масштаба изображения. Максимальная мощность доступна исключительно с объективом 100x с иммерсионной жидкостью.
Для монтажа безлинзовых окуляров применяется специальный адаптер, который фиксируется прямо в окулярном тубусе. Дополнительные окуляры следует выбирать с посадочным диаметром 23,2 мм. Использование линзы Барлоу снижает яркость картинки и сужает поле обзора (например, у окуляра 10x — до 11 мм), ухудшает разрешение и уменьшает эффективное увеличение прибора.
Визуальная насадка

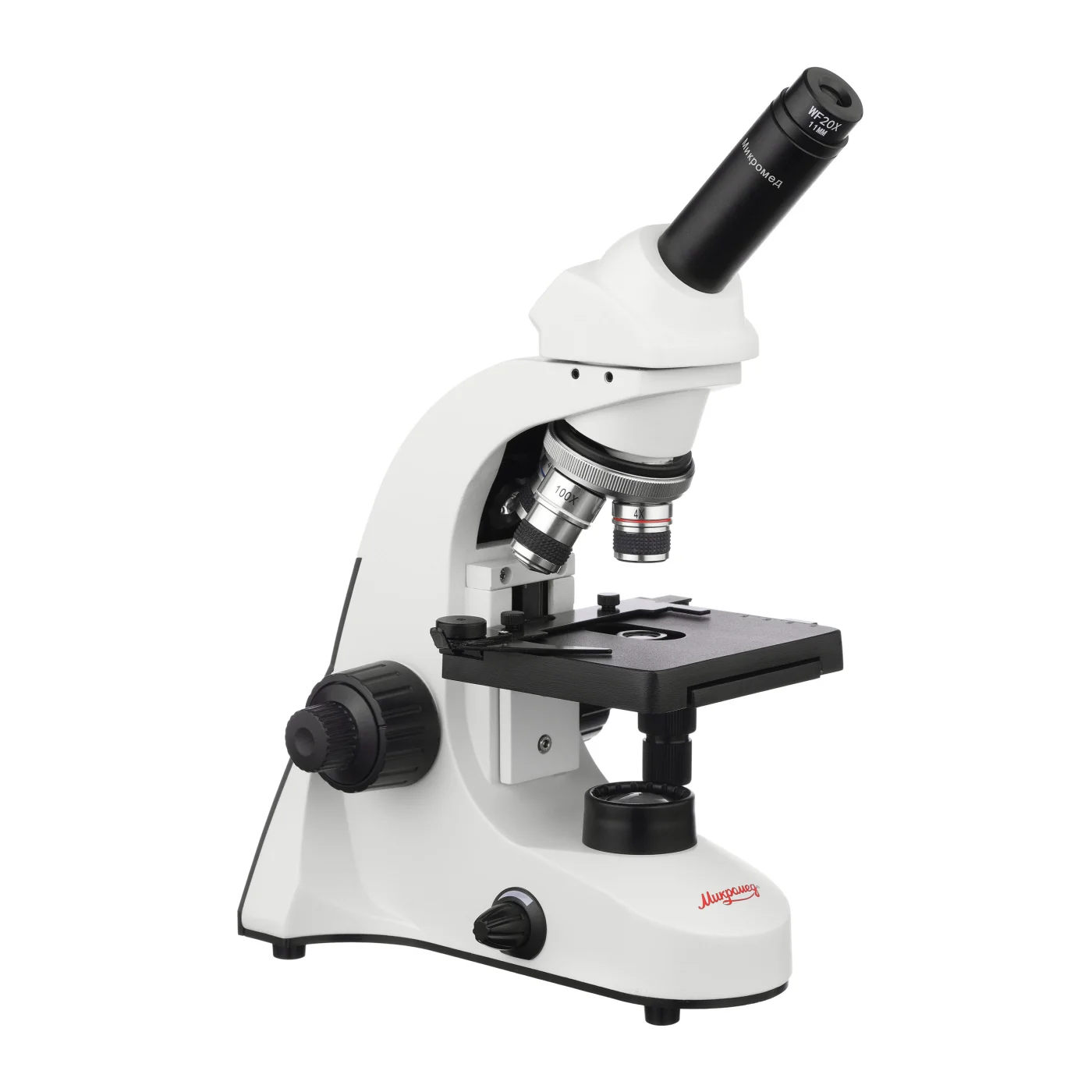

Микроскоп оборудован вращающейся на 360° монокулярной насадкой, обеспечивающей оптимальную рабочую позицию пользователя. Поворот механизма позволяет гибко регулировать расположение зрительной трубы во время опытов, повышая удобство совместного наблюдения группой учащихся (например, в учебных целях). Угол наклона зрительной трубки фиксирован и равен 45°.
Проходящий и отраженный свет
Микроскоп оснащён системами освещения: pass-through (прозрачные образцы) и reflected light (непрозрачные объекты). Осветительный блок pass-through содержит белый светодиод и конденсор (N.А.=0.65), а система reflected light — точечный источник белого свечения. Регулировка интенсивности света плавная; питание осуществляется адаптером сети. Подходит для работы с объективами 4x/10x.

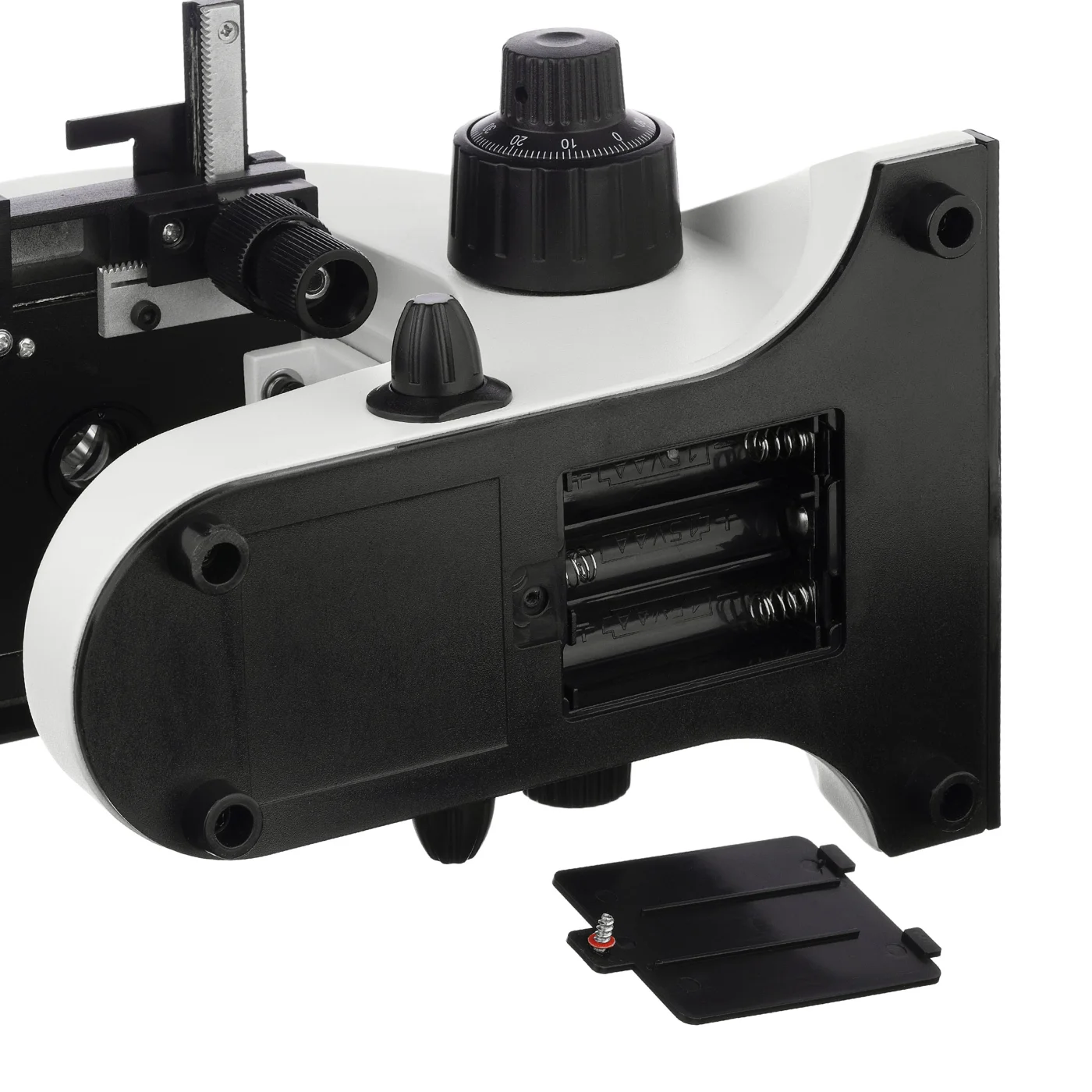

Осветительные приборы функционируют на батареях/аккумуляторах типа AA (приобретаются отдельно) либо посредством блока питания Power Bank (выходное напряжение — 5В; при наличии разъема DC 5.5). Раздельная система электропитания позволяет микроскопу работать независимо от центральной сети, что удобно во время полевых исследований, поездок или отсутствия доступа к розетке.
Камера в комплекте

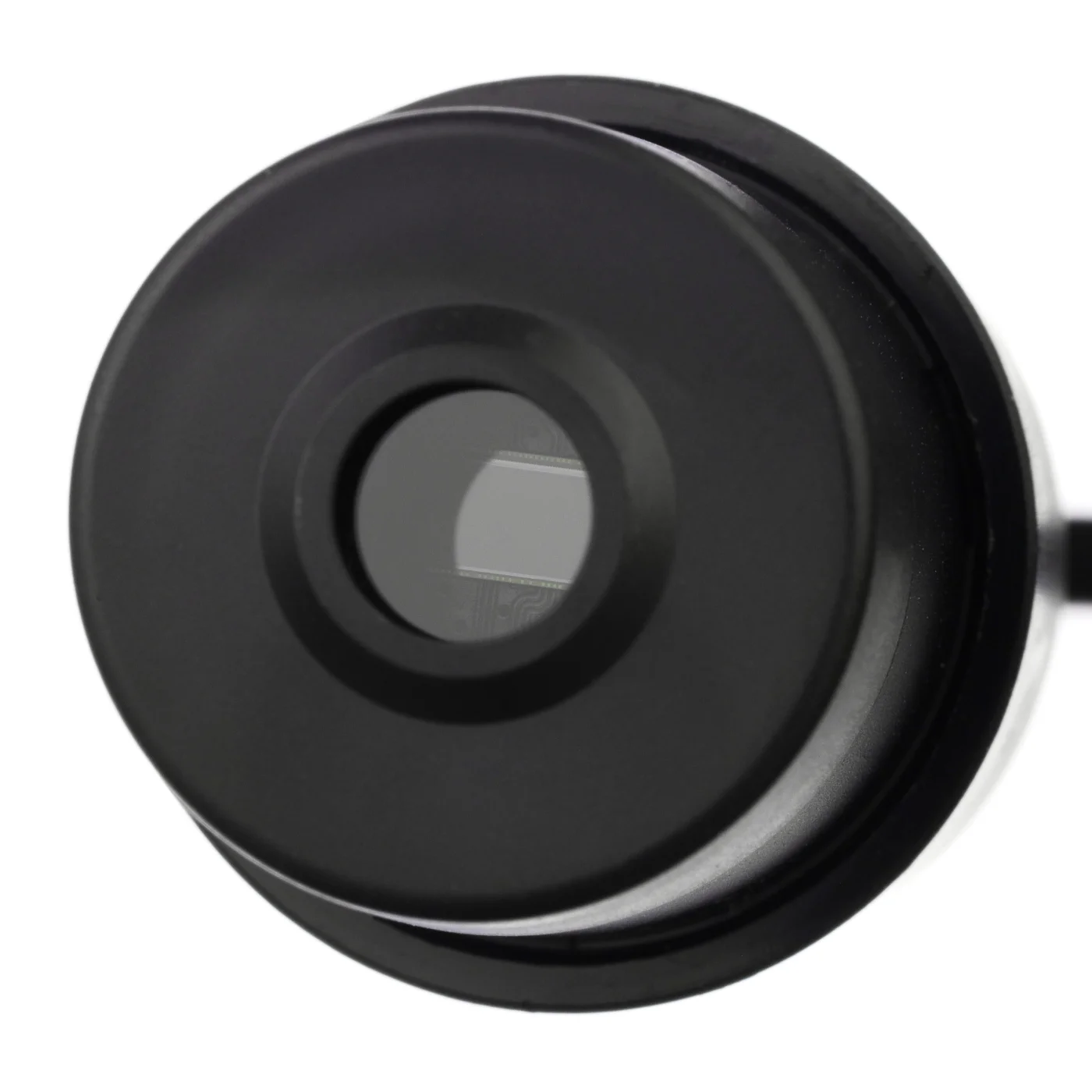

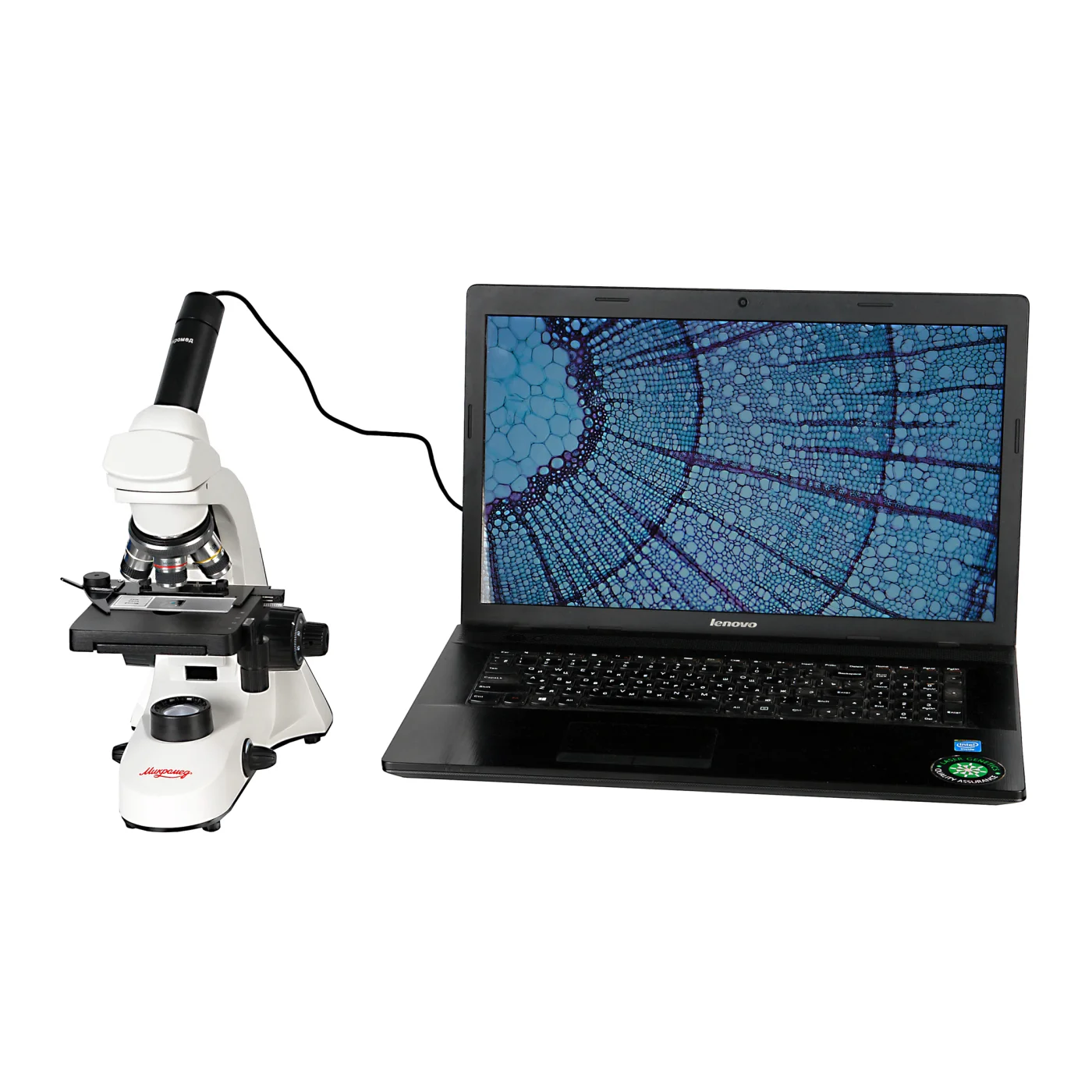

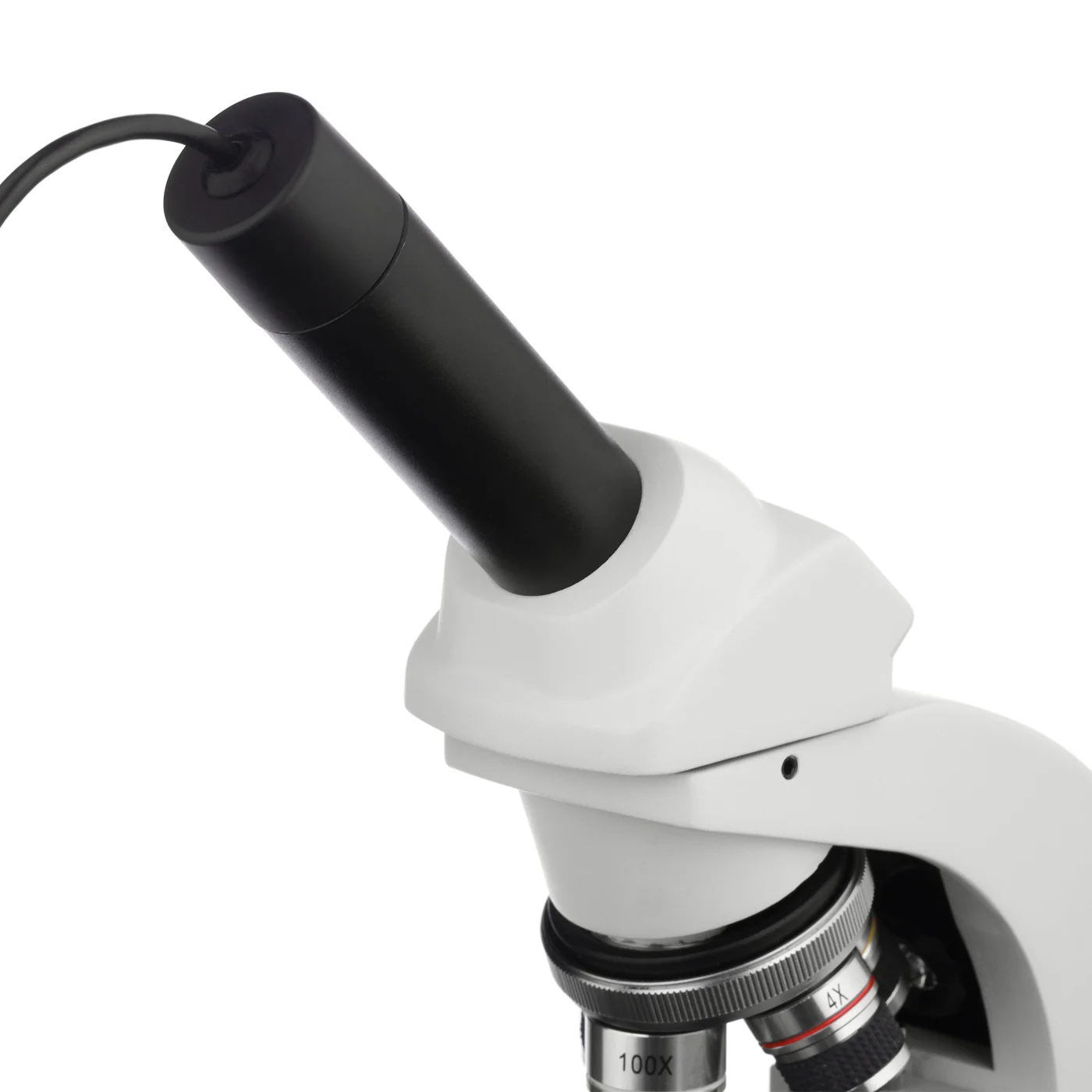

Микроскоп укомплектован цифровой камерой 2 Мп с интерфейсом USB 2.0, позволяющим передавать изображения и видеозаписи на компьютер для их последующего просмотра, сохранения, обработки и каталогизации. Видеопоток выводится с разрешением Full HD (1600x1200) при частоте кадров 25 к/с. Камера оснащена цветным CMOS-сенсором размером 1/3" (3.5 x 4.8 мм).
Комплект включает программное обеспечение StrangeView на оптическом диске. Камеру устанавливают напрямую в окулярную трубку микроскопа (без использования линзы Барлоу). Питание обеспечивается подключением к порту USB 2.0 персонального компьютера.
Фокусировка микроскопа
Фокусирование микроскопа достигается вертикальным смещением предметного столика в диапазоне 13 мм. Двухступенчатый механизм обеспечивает как грубый, так и точный настрой фокуса (шкала 1 мкм). Управляющие рукояти объединены на одной оси. Для защиты образца от повреждения объективом используется стопорный винт с фиксатором-контргайкой.
Предметный столик

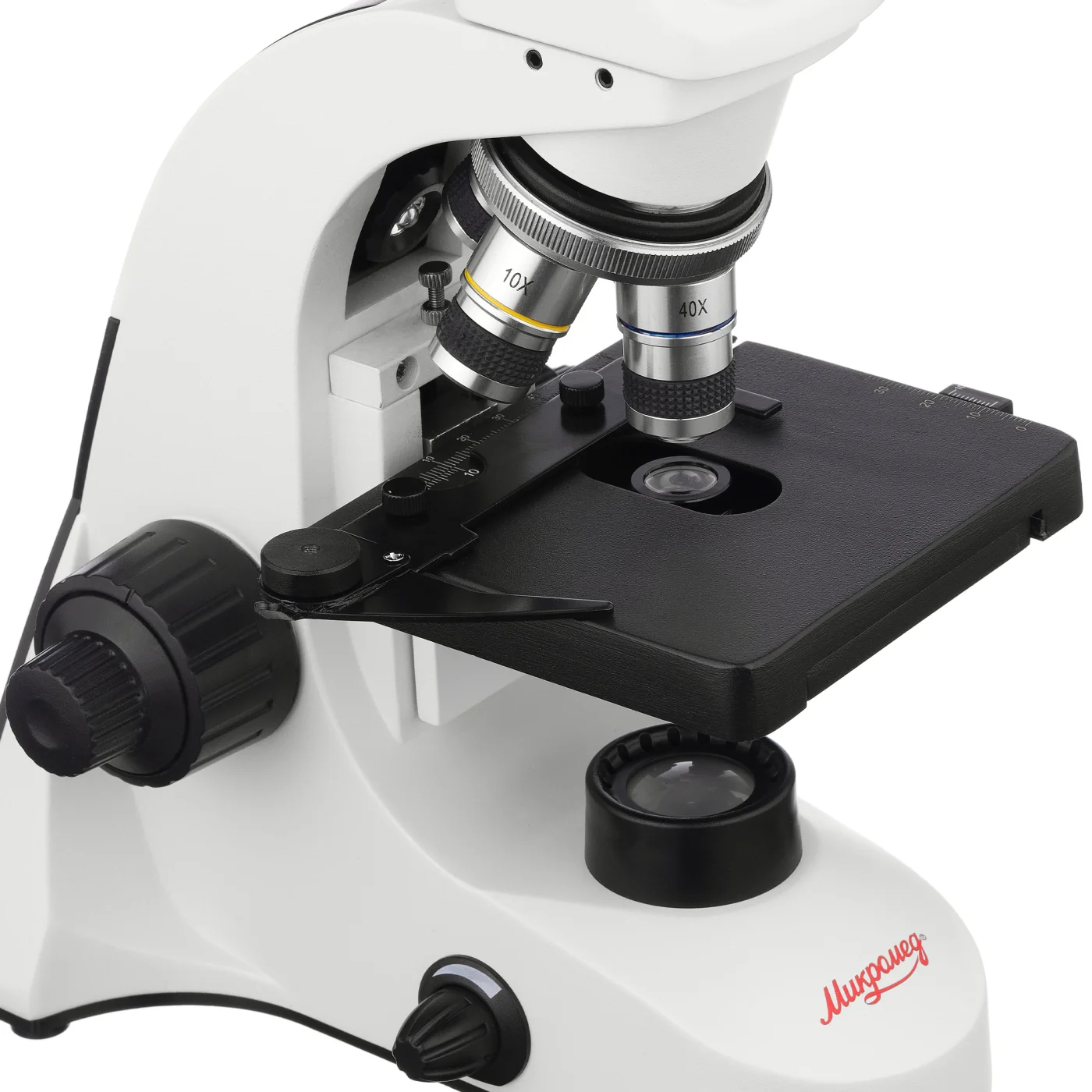

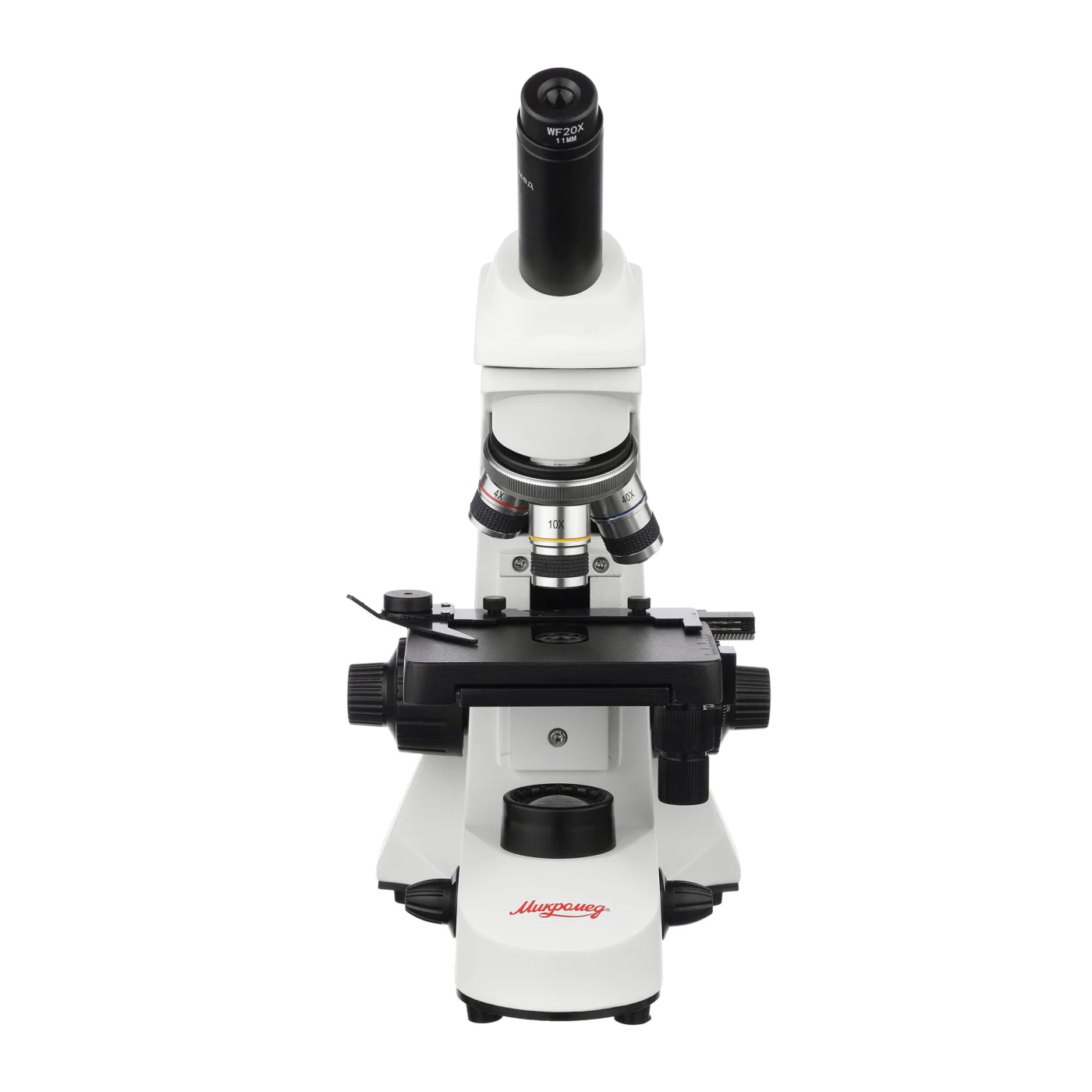

Микроскоп оснащён координатным механизированным предметным столиком размером 105x95 мм, имеющим съёмный препаратодержатель. Подвижная платформа перемещается вдоль осей X и Y посредством шестерёнчатых приводов с пониженным трением без люфта. Обеспечено плавное управление движением одновременно по двум координатам при помощи рычагов, размещённых на общей оси. Точность установки образца повышена до ±0,1 мм благодаря встроенной системе шкал с нониусом.
Материалы
Основания и штатив микроскопа выполнены из прочного алюминиевого сплава, а механизмы содержат металлические компоненты. Использование высококачественных материалов совместно с точной обработкой и настройками обеспечивают надежность фиксации, стойкость к механическим воздействиям (удары, вибрации) и продолжительный ресурс прибора.
Особенности

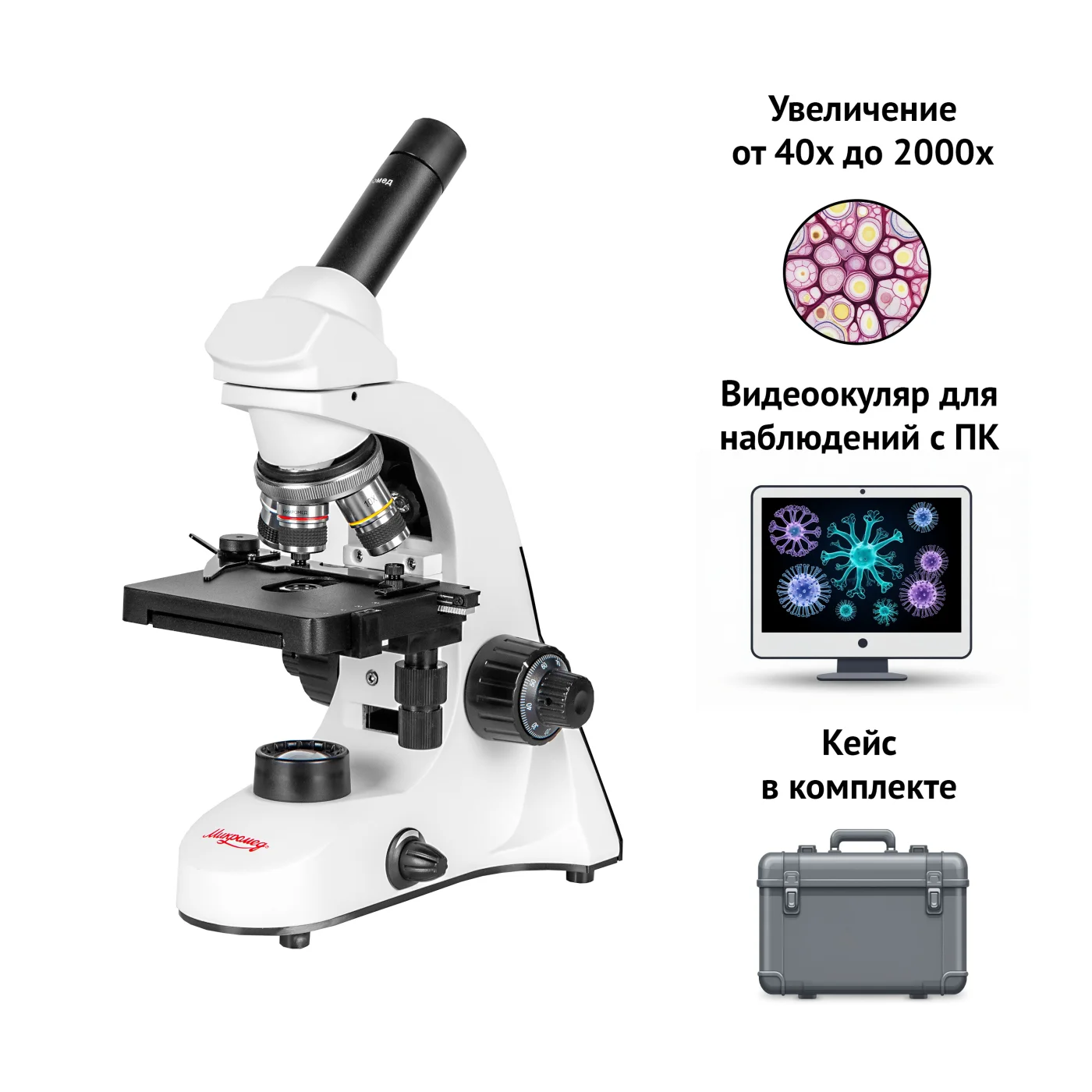

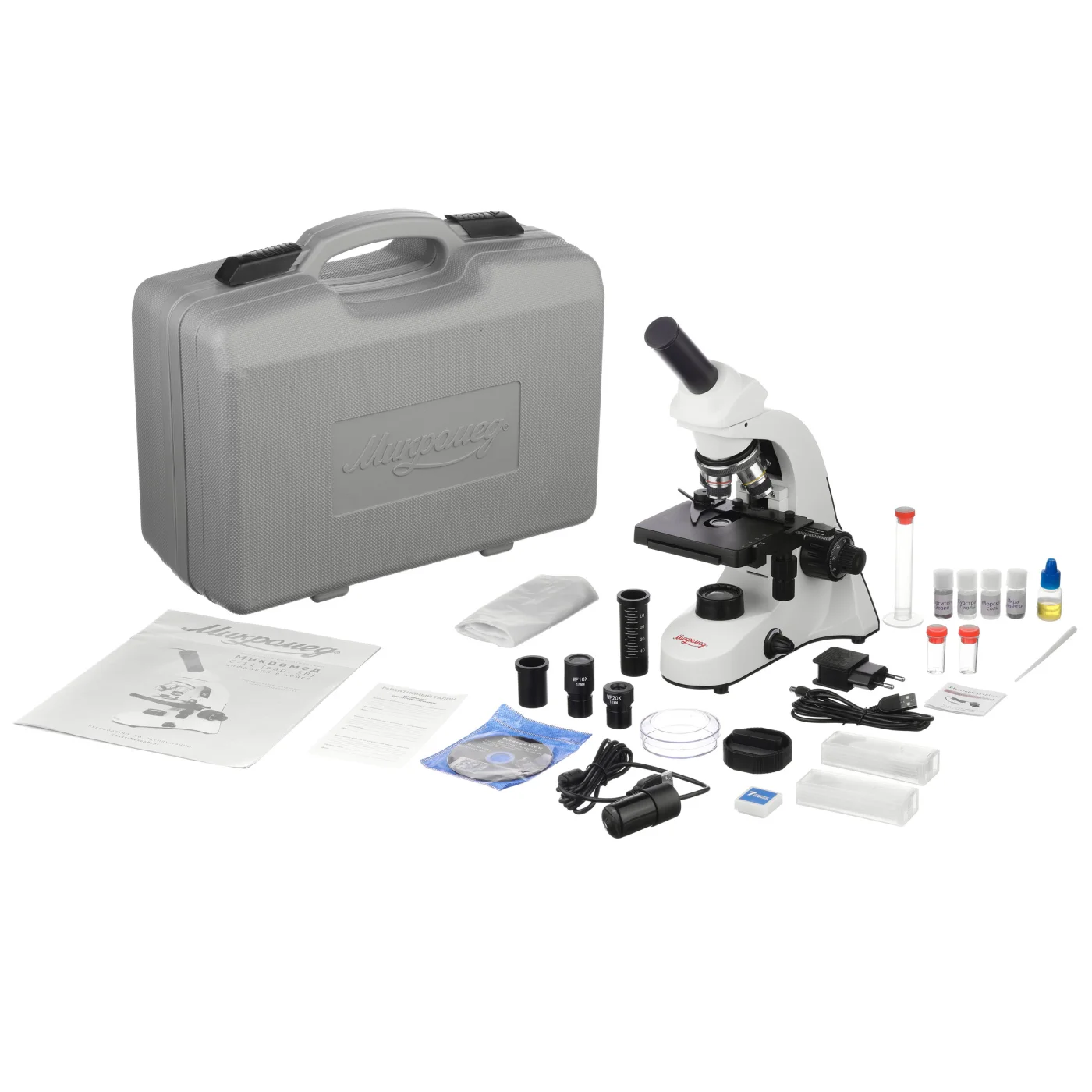

- Микроскоп с увеличением от 40x до 2000x (опционально до 4000x), оснащён четырёхобъективным тубусом, двухкоординатным координатным столиком, цифровым USB-камерой 2 Мп. Излучатели прозрачного и зеркального освещения питаются как от сети переменного тока, так и автономно. В комплект входит набор реактивов и инструментов для проведения исследований. Металлический корпус обеспечивает надёжность конструкции.
