Назначение и возможности

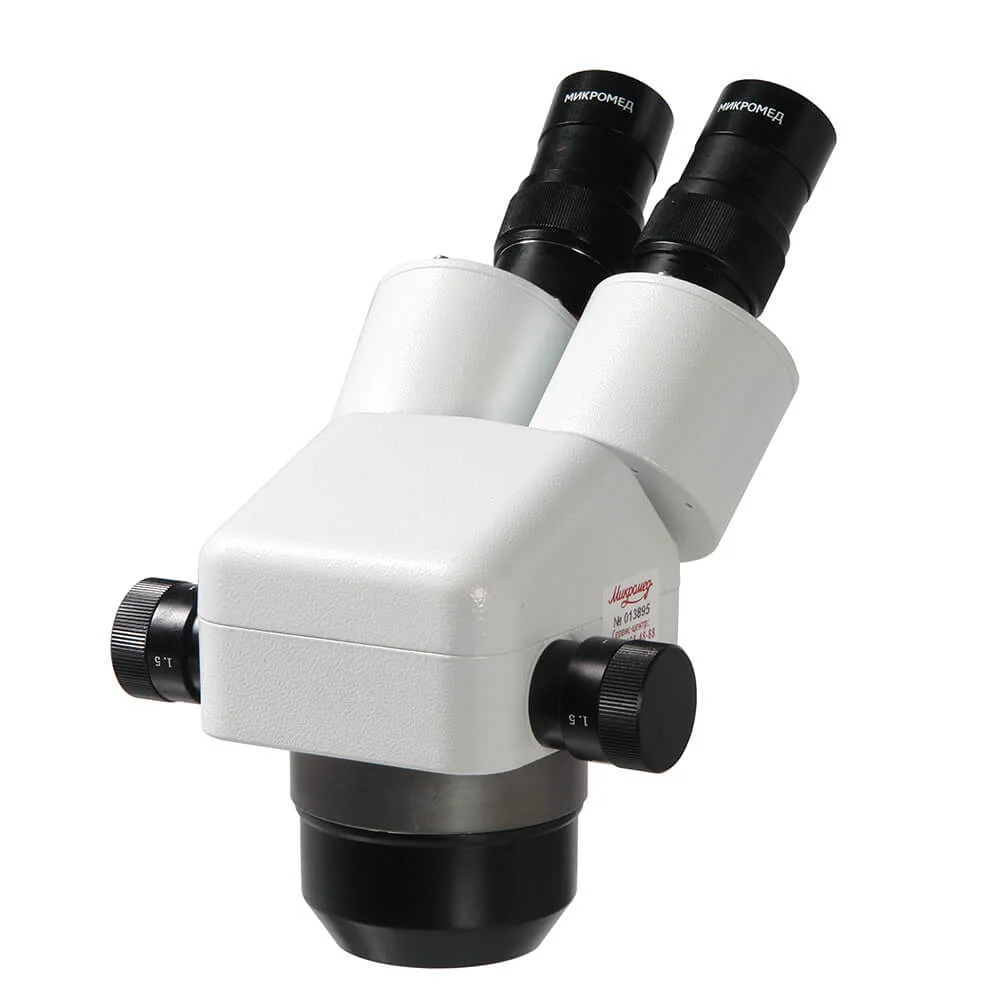

Оптическая стереоскопическая головка МС-2-ZOOM вариант 1 предназначена для визуализации плоских и объемных объектов с высокой точностью. Прибор позволяет проводить сложные ювелирные работы, такие как сборка микросхем и изготовление биопрепаратов, где требуется идеальная согласованность зрения и движений рук.
Головка совместима со штативами Микромед серии TD (1–4), обладающими четырьмя и более степенями свободы. Благодаря такой конструкции обеспечивается широкий диапазон перемещений и наклонов оптической головки в различных плоскостях — от незначительных сдвигов до значительных поворотов и выноса за пределы столика. Это делает возможным исследование крупногабаритных образцов непосредственно на месте их расположения, что востребовано в промышленной дефектоскопии, ремонте и реставрации.
Рабочее расстояние и поле зрения
Использование штатива с большим ходом каретки допускает установку дополнительных оптических адаптеров (0.5x, 0.75x, 1.5x, 2x). Изменение рабочего расстояния возможно в диапазоне от 28 до 172 мм. При применении адаптера 0.5x максимальное расстояние составляет 172 мм (увеличение 2.5-10x; поле зрения — 46 мм), а минимальное расстояние 28 мм дает адаптер 2x (максимальное увеличение 40x; поле зрения — 2.9-11.5 мм).
При применении оптических насадок рабочее расстояние инструмента сохраняется неизменным независимо от выбранного увеличения объектива либо типа используемых окулярных систем. В случае отсутствия таковых насадок фиксированное рабочее расстояние неизменно равно 85 мм.
Дополнительные окуляры
Оптика модели МС-2-ZOOM (вар.1) может быть оснащена дополнительными окулярами WF 5x/20, WF 15x/15, WF 20x/10, а также окуляром WF 10x/22 со встроенной измерительной шкалой и перекрестием. Их установка позволяет регулировать суммарное увеличение изображения и величину поля обзора без изменения рабочего расстояния прибора.
| Окуляр | Без насадки | Насадка 0.5х | Насадка 0.75х | Насадка 1.5х | Насадка 2х | |||||
| W.D. 85 мм | W.D. 172 мм | W.D. 95 мм | W.D. 42 мм | W.D. 28 мм | ||||||
| Увел. | Поле | Увел. | Поле | Увел. | Поле | Увел. | Поле | Увел. | Поле | |
| WF 5х/20 | 5.0 | 20.0 | 2.5 | 40.0 | 3.75 | 26.7 | 7.5 | 13.3 | 10.0 | 10.0 |
| 20.0 | 5.0 | 10.0 | 10.0 | 15 | 6.7 | 30.0 | 3.3 | 40.0 | 2.5 | |
| SWF 10х/23 | 10.0 | 23.0 | 5.0 | 46.0 | 7.5 | 30.7 | 15.0 | 15.3 | 20.0 | 11.5 |
| 40.0 | 5.7 | 20.0 | 11.5 | 30.0 | 7.7 | 60.0 | 3.8 | 80.0 | 2.9 | |
| WF 15х/15 | 15.0 | 15.5 | 7.5 | 31.0 | 20.0 | 20.7 | 22.5 | 10.3 | 30.0 | 7.7 |
| 60.0 | 3.9 | 30.0 | 7.7 | 80.0 | 5.2 | 90.0 | 2.6 | 120.0 | 1.9 | |
| WF 20х/10 | 20.0 | 10.5 | 10.0 | 21.0 | 15.0 | 14.0 | 30.0 | 7.0 | 40.0 | 5.2 |
| 80.0 | 2.6 | 40.0 | 5.2 | 60.0 | 3.5 | 120.0 | 1.7 | 160.0 | 1.3 | |
Качество изображения

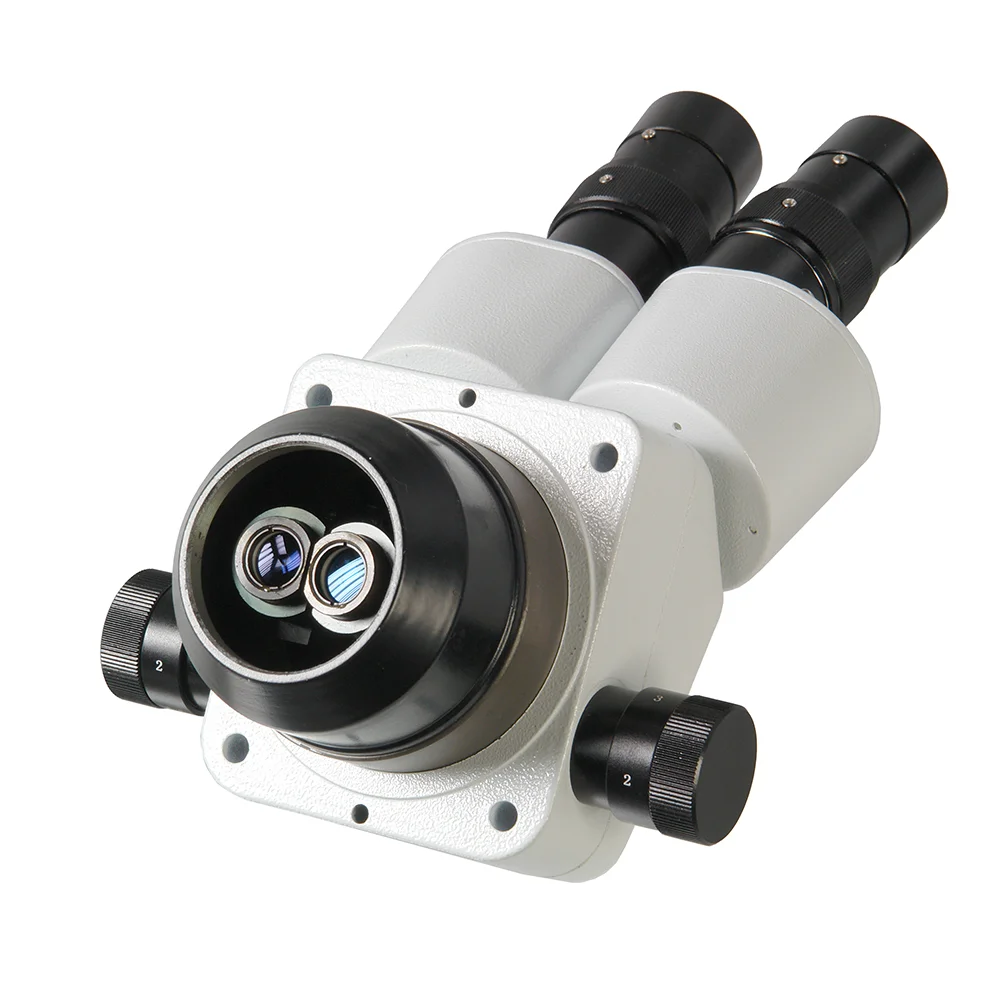

Высококачественные изображения головки MC-2-ZOOM вариации 1 обеспечиваются тщательно разработанными линзами переменного увеличения. Сниженные аберрации и использование специального оптического стекла способствуют четкому, яркому изображению по всему диапазону масштабов. Фокус остается точным независимо от положения регулятора зума, предоставляя реалистичное трёхмерное изображение аналогично непосредственному наблюдению либо видеозаписи через окулярную камеру.
Дополнительные осветители
Допускается использование дополнительных источников бокового света вместе с оптической головкой. Для получения равномерно распределённого верхнего освещения без тенеобразования рекомендуется применять кольцевую подсветку, оснащённую специальным адаптером для крепления на модуль объективов. Такой подход исключает появление искажающих результаты диагностики косых теней.
Светодиодный осветитель Dual Goose LED идеально подходит для изучения сложных трёхмерных поверхностей, а также выполнения ремонтных, монтажных и реставрационных работ при необходимости освещения труднодоступных зон. Устройство оснащено парой гибко регулируемых точечных источников света, обеспечивающих точное направление потока света даже на сложные объекты, что существенно повышает качество проводимых мероприятий.
Независимая цифра

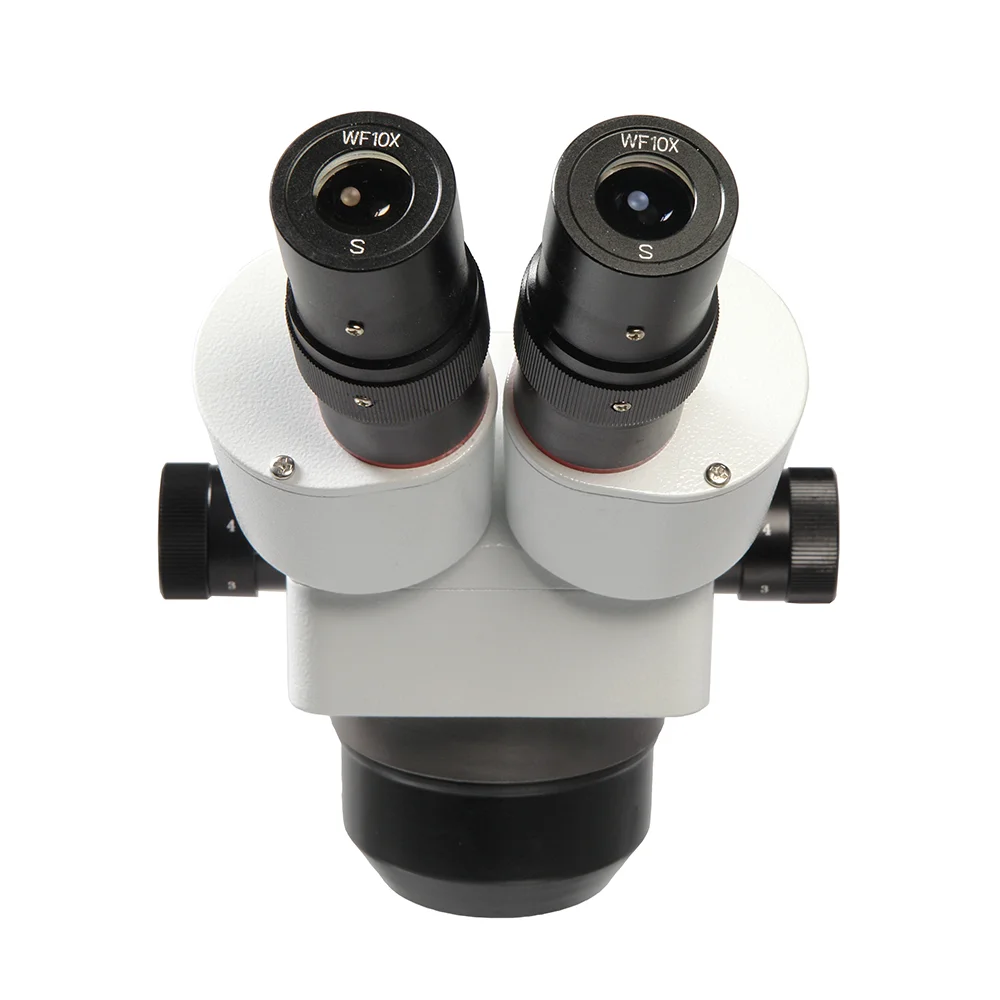

Оптическая головка МС-2-ZOOM вариации 1 обладает бинокулярным исполнением, что дает возможность использовать окулярную видеокамеру (видеоокуляр) и передавать изображение на компьютер либо внешний дисплей. Камера монтируется в выбранный пользователем окулярный тубус. Диаметр тубуса — 30.5 мм, для крепления стандартного 23.2-мм видеоокуляра необходим адаптер. Доступны различные модели videookularов под данный стандарт.
Штатив и фокусировочный механизм
Штатив и механизм фокусировки отдельно от оптической головки. Механизм фокусировки для головок MC-2-ZOOM вариаций 1 и 2 оснащен зубчатой реечной конструкцией с амортизированной направляющей. Установка возможна на штативы серии "Микромед" (отверстие 20 мм). Кронштейн диаметром 76 мм позволяет закрепить головку. Перемещение вдоль оптической оси — максимум 60 мм.
Рекомендовано использование данной головки совместно со штативами Микромед (модели TD-1, TD-2, TD-3, TD-4). Штативы серий TD-1 и TD-2 комплектуются механизмами фокусировки. Они обладают высокой степенью свободы движений, надежностью фиксации оптики и большими диапазонами перемещений конструкции. Установка головки возможна благодаря наличию установочного пальца Ø20 мм с фиксационным винтом.
Особенности:
- - Объемная визуализация исследуемого образца.- Компактность и легкость конструкции обеспечены схемой Грену.- Стандартный диапазон увеличений: 10–40 крат.- С дополнительными аксессуарами увеличение варьируется от 2,5 до 160 крат.- Рабочее расстояние достигает 172 мм (для масштабных образцов).- Аметропическая коррекция ±5 диоптрий на каждом из тубусов наблюдения.- Оснащен четырьмя типами штативов высокой подвижности и устойчивости.- Полностью металлический механизм повышенной надежности.
