Назначение и возможности

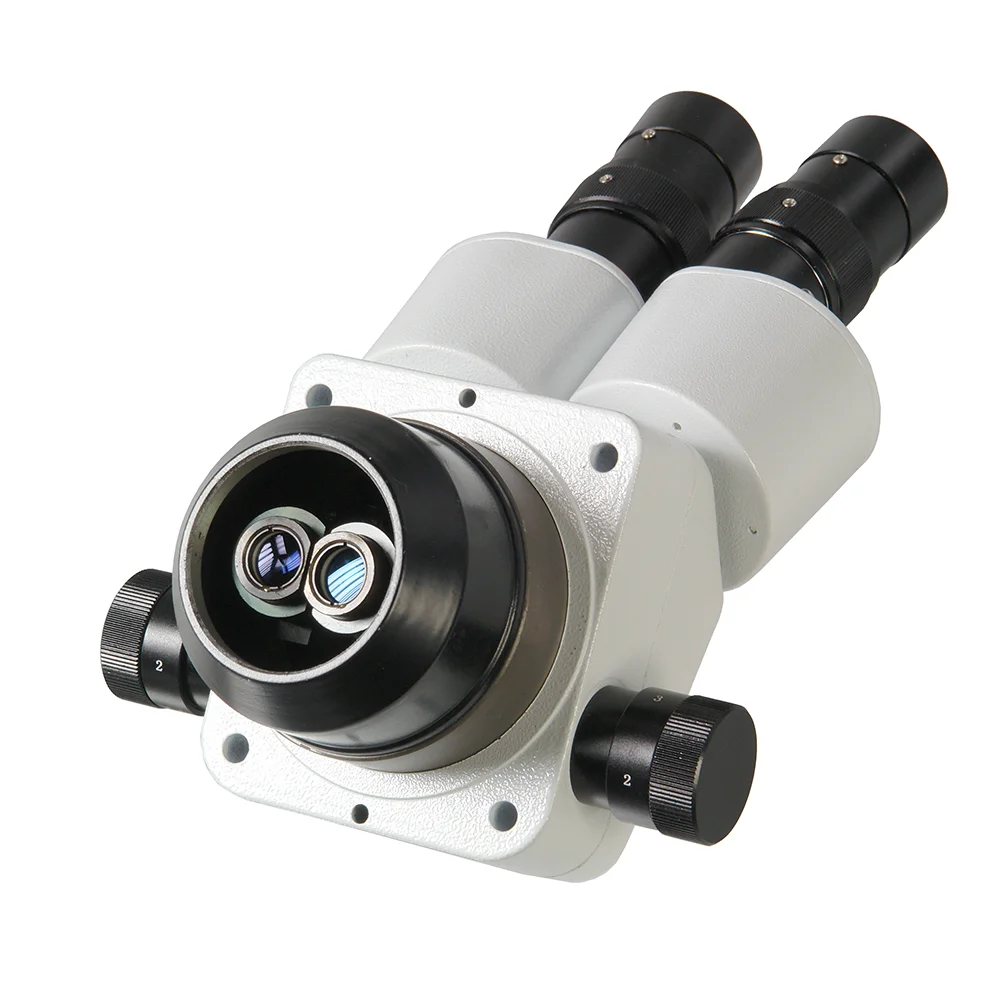

Оптическая стереоскопическая головка МС-2-ZOOM вариант 2 предназначена для визуализации двумерных и трёхмерных объектов с сохранением прямой картинки. Подходит для выполнения точных манипуляций, таких как сборка микродеталей электронной аппаратуры либо изготовление биопрепаратов под микроскопом, где необходима высокая координация зрения и движений рук.
Головка совместима со штативами Микромед серий TD-1, TD-2, TD-3, TD-4 (4+ степеней свободы). Благодаря развитой системе регулировок обеспечивается значительное перемещение и наклон головки в любых плоскостях, включая вынос за границы предметного столика. Это делает её незаменимой при изучении крупногабаритных образцов, а также проведении промышленных исследований, контрольных, монтажных, ремонтных и реставрационных мероприятий.
Рабочее расстояние и поле зрения
Штативные головы с большим рабочим ходом совместимы с дополнительными оптическими насадками (0.5x, 0.75x, 1.5x, 2x), позволяющими регулировать фокусное расстояние от 172 до 28 мм. При использовании насадки 0.5x максимальное рабочее расстояние составляет 172 мм (увеличение 2.5-10x; поле зрения — 46 мм). Насадка 2x обеспечивает максимум увеличения (до 80x) при расстоянии 28 мм (поле зрения — 2.9–11.5 мм).
Рабочая дистанция прибора остаётся постоянной независимо от использования сменных объективов, окуляров и дополнительных оптических аксессуаров. При эксплуатации устройства без данных элементов она неизменно составляет 85 мм.
Дополнительные окуляры
Для модели МС-2-ZOOM вариант 2 предусмотрены сменные окуляры WF 5х/20, WF 15х/15, WF 20х/10, а также окуляр WF 10х/22 со встроенной шкалой измерений и перекрестием. Их применение позволяет регулировать суммарное увеличение изображения и величину рабочего поля без изменения установленного рабочего расстояния объектива.
| Окуляр | Без насадки | Насадка 0.5х | Насадка 0.75х | Насадка 1.5х | Насадка 2х | |||||
| W.D. 85 мм | W.D. 172 мм | W.D. 95 мм | W.D. 42 мм | W.D. 28 мм | ||||||
| Увел. | Поле | Увел. | Поле | Увел. | Поле | Увел. | Поле | Увел. | Поле | |
| WF 5х/20 | 5.0 | 20.0 | 2.5 | 40.0 | 3.75 | 26.7 | 7.5 | 13.3 | 10.0 | 10.0 |
| 20.0 | 5.0 | 10.0 | 10.0 | 15 | 6.7 | 30.0 | 3.3 | 40.0 | 2.5 | |
| SWF 10х/23 | 10.0 | 23.0 | 5.0 | 46.0 | 7.5 | 30.7 | 15.0 | 15.3 | 20.0 | 11.5 |
| 40.0 | 5.7 | 20.0 | 11.5 | 30.0 | 7.7 | 60.0 | 3.8 | 80.0 | 2.9 | |
| WF 15х/15 | 15.0 | 15.5 | 7.5 | 31.0 | 20.0 | 20.7 | 22.5 | 10.3 | 30.0 | 7.7 |
| 60.0 | 3.9 | 30.0 | 7.7 | 80.0 | 5.2 | 90.0 | 2.6 | 120.0 | 1.9 | |
| WF 20х/10 | 20.0 | 10.5 | 10.0 | 21.0 | 15.0 | 14.0 | 30.0 | 7.0 | 40.0 | 5.2 |
| 80.0 | 2.6 | 40.0 | 5.2 | 60.0 | 3.5 | 120.0 | 1.7 | 160.0 | 1.3 | |
Качество изображения
Высокая четкость и яркость изображений головки MC-2-ZOOM вариации 2 обеспечены точной конструкцией оптики и применением высококачественного стеклянного материала. Линзы специально разработаны для коррекции всех типов искажений (аберрации), что гарантирует стабильную детализацию по всему диапазону масштабирования. Естественная объемность картинки поддерживается независимо от установленного масштаба, будь то наблюдение глазом либо фиксация посредством цифровой камеры. Сохраняется точная настройка фокуса в любой точке регулировки приближения.
Дополнительные осветители
Опционально возможна установка дополнительных источников отражённого света для работы с оптической головкой. Для получения равномерно распределённого верхнего освещения без теневых эффектов рекомендуется использовать кольцевой светодиодный осветитель (с регулировкой яркости) с креплением на объектив блока линз. Такая компоновка обеспечивает отсутствие искажений от боковых теней при исследовании объектов.
Для детального изучения сложных трёхмерных поверхностей либо выполнения высокоточных ремонтных, монтажных или реставрационных мероприятий рекомендуется использовать светодиодный осветитель Dual Goose LED, оснащённый парой поворотных точечных источников света, которые позволяют эффективно подсветить самые недоступные участки исследуемого объекта, значительно улучшая качество визуализации и точность выполняемых работ.
Независимая цифра

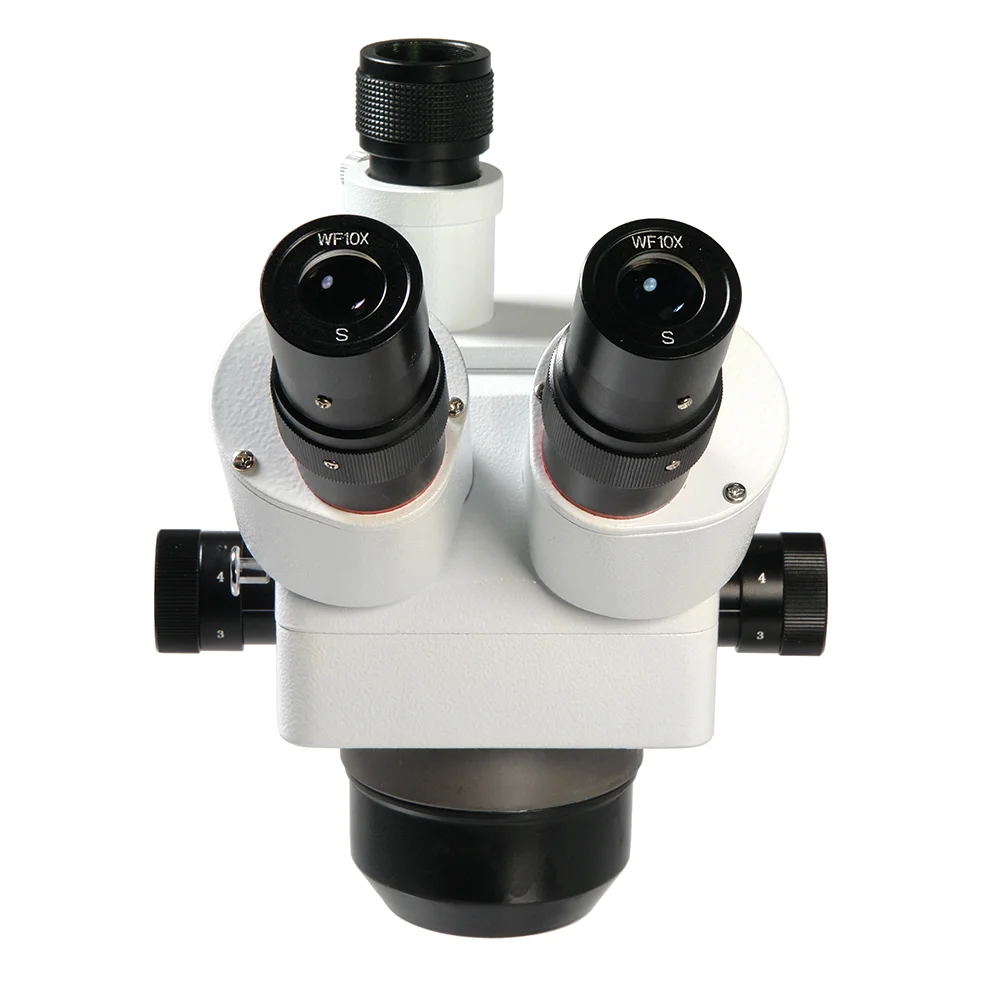

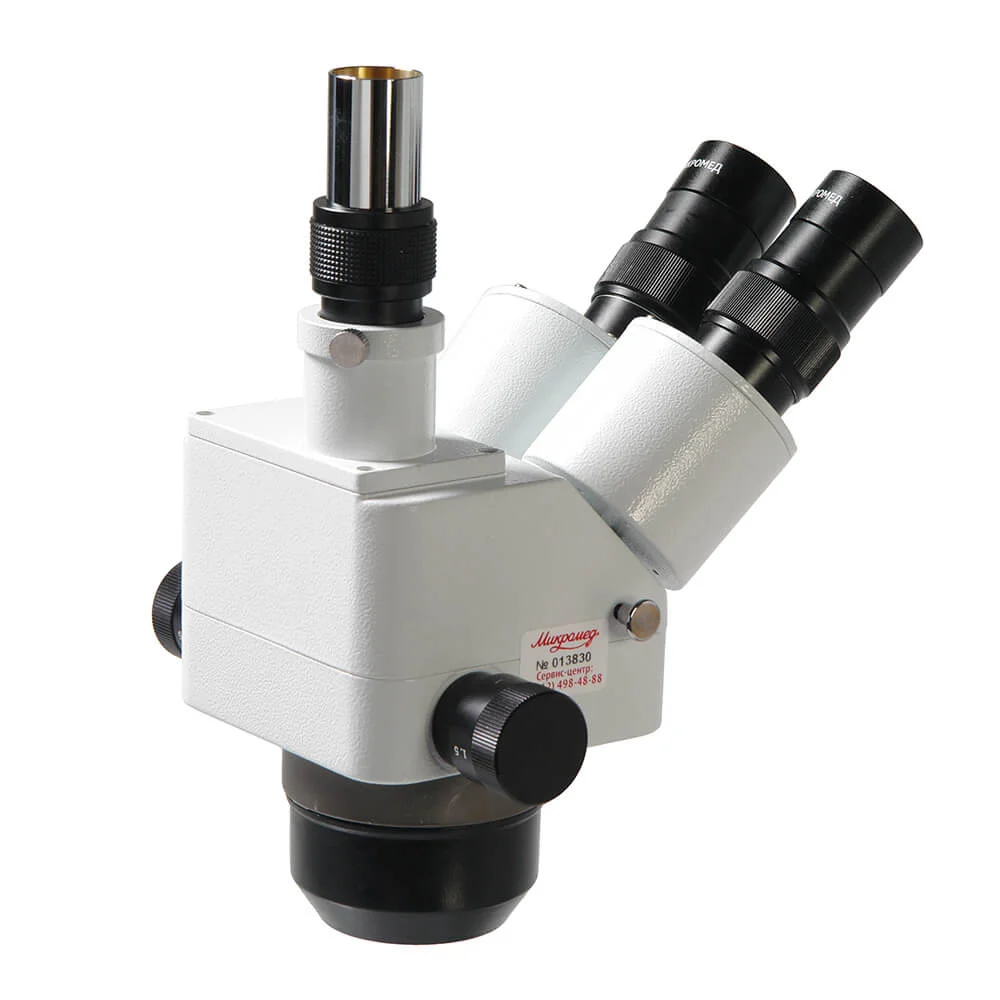

Тринокулярный дизайн оптической головки включает отдельный канал для цифровой видеокамеры (установочный диаметр 23.2 мм), совместимой с разнообразными моделями видеоокуляров. Изображение передается на компьютер либо внешний дисплей; при этом специальный оптический делитель направляет свет в канал визуализации без потери возможности одновременного наблюдения через правый окуляр.
Штатив и фокусировочный механизм
Штатив и механизм фокусировки не входят в базовую комплектацию оптической головки. Механизм фокусировки для моделей МС-2-ZOOM (варианты 1 и 2) оснащен зубчато-реечной конструкцией с демпфером и отверстием Ø20 мм для монтажа на штативы серии "Микромед". Кольцевая скоба диаметром 76 мм позволяет устанавливать головку, обеспечивая ее смещение вдоль оси до 60 мм.
Рекомендовано использование данной головки совместно со штативами "Микромед" (модели TD-1, TD-2, TD-3, TD-4). Штативы серий TD оснащены механизмом фокуса, обладают высокой степенью свободы движений, обеспечивая надёжную фиксацию оптики и значительное перемещение по осям. Дополнительно возможна регулировка углов наклона и поворота, установка вне пределов столика. Установочный палец – диаметр 20 мм, предусмотрен винт безопасности.
Особенности:
- - Объемное прямое изображение изучаемого образца. - Компактность и легкость конструкции обеспечены схемой Грену. - Тринокулярный зрительный узел. - Увеличение (базовая комплектация): 10–40x. - С дополнительными насадками и окулярами достигает диапазона 2,5–160x. - Рабочее расстояние — до 172 мм подходит крупным объектам. - Аметропическая коррекция ±5 диоптрий у каждого из двух тубусов. - Четыре типа штатива обеспечивают большую свободу манипуляций. - Полностью металлический механизм.
