Легко устанавливается на большинство современных российских ружей и карабинов. Надежный, компактный и легкий. Эффективен при стрельбе на ближних и дальних дистанциях. Прицел выдерживает колебания температуры от -40 до +50 °C. Диоптрийная наводка окуляра в пределах ± 3 диоптрии. Прицел представляет собой оптическую зрительную трубу постоянного увеличения с механизмом ввода углов прицеливания и углов боковых поправок.
Оптическая схема прицела состоит из объектива, линзовой оборачивающей системы и окуляра.
Объектив дает обратное уменьшенное изображение цели в плоскости сетки.
Линзовая оборачивающая система перенести изображение цели с сеткой в фокальную плоскость окуляра, одновременно оборачивая изображение.
Стрелок видит в окуляр прямое увеличенное изображение цели и сетки, которые при перемещении глаза не смещаются друг относительно друга.
Для улучшения резкости изображения по глазу стрелка прицел имеет фокусировку окуляра 3 диоптрии.
Фокусировка производится перемещением окуляра от нулевого деления, а необходимое положение фиксируется установочным кольцом. В фокальной плоскости объектива расположена сетка.
Сетка расположена в оправе, которую можно перемещать в вертикальном и горизонтальном направлениях для установки углов прицеливания и углов боковых поправок.
Перемещение сетки производится двумя рукоятками.
Установка величин углов прицеливания и углов боковых поправок производится по шкалам, закрепленным рукоятками.
На шкалах углов прицеливания и боковых поправок нанесены равномерные деления.
Прицельная сетка типа «пенек» со светящейся точкой.
Коплектация:

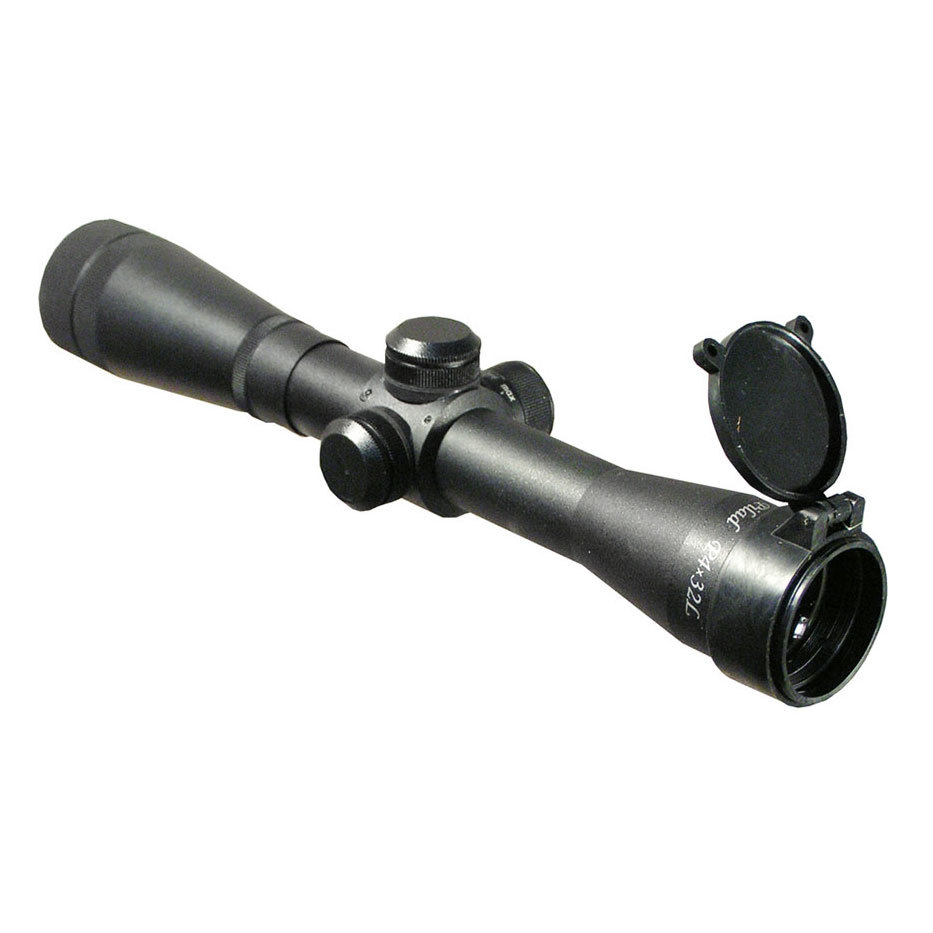

- Прицел ВОМЗ Пилад P4x32 LS
- Крышка объектива
- Крышка окуляра
- Наглазник
- Руководство по эксплуатации
- Гарантийный талон
